Электрическая лебедка – что это, устройство, принцип работы, особенности разных видов и их применение

Электрическая лебедка – важный инструмент для перемещения тяжелых грузов и выполнения спускоподъемных операций. В статье рассмотрим устройство и принцип работы электрических лебедок, их особенности и виды. Вы узнаете, как выбрать подходящую модель, ознакомитесь с рейтингом лучших лебедок и получите советы по их применению. Также поделимся информацией о том, как изготовить электрическую лебедку своими руками, что поможет сэкономить и получить опыт работы с этим оборудованием.

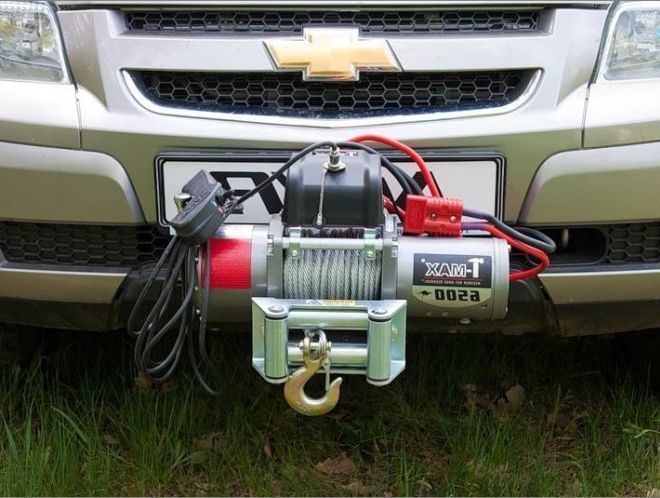

Что такое электрическая лебедка?

Даже при строительстве храмов и пирамид изобретательные мастера стремились облегчить процессы подъема и спуска, применяя различные устройства. Наилучшим решением было бы снизить нагрузку при помощи барабана или редуктора. Электрическая лебедка представляет собой следующий шаг в эволюции этих механизмов. Вместо использования ручной силы или дизельного двигателя для активации привода, в таких устройствах применяется электрическая энергия.

Эксперты отмечают, что электрическая лебедка является незаменимым инструментом в различных отраслях, включая строительство, автосервис и спасательные операции. Устройство состоит из мотора, барабана и системы управления, что позволяет эффективно поднимать и перемещать тяжелые грузы. Принцип работы основан на преобразовании электрической энергии в механическую, что обеспечивает высокую производительность и точность.

Существует несколько видов электрических лебедок, включая тросовые и цепные, каждая из которых имеет свои особенности. Тросовые лебедки идеально подходят для работы на высоте, тогда как цепные чаще используются для перемещения грузов на короткие расстояния. Эксперты подчеркивают важность выбора подходящей модели в зависимости от специфики задач, а также регулярного обслуживания для обеспечения надежности и безопасности в эксплуатации.

https://youtube.com/watch?v=-G5K1a97GB4

Устройство электрической лебедки

Это устройство не представляет собой сложный механизм, и разобраться в его конструкции достаточно легко. Электрическая бытовая лебедка состоит из следующих компонентов:

1. Барабан для намотки троса – его размеры определяют высоту, на которую можно поднять груз.
2. Электродвигатель – характеристики этого элемента напрямую влияют на грузоподъемность и скорость подъема.
3. Понижающий редуктор.
4. Рама – основная опорная часть электрической лебедки, ее прочность играет ключевую роль в надежности всего устройства.
5. Тормоз.
6. Трос – безопасность операций зависит от качества используемого каната.
7. Пульт управления.

Интересные факты

Вот несколько интересных фактов о электрических лебедках:

1. Принцип работы: Электрическая лебедка работает на основе электродвигателя, который преобразует электрическую энергию в механическую. При этом используется система шкивов и тросов, что позволяет значительно увеличивать силу тяги. Это делает лебедки незаменимыми в строительстве, грузоперевозках и даже в автоспорте.

2. Разнообразие видов: Существуют различные типы электрических лебедок, включая стационарные и мобильные. Стационарные лебедки часто используются на строительных площадках, тогда как мобильные лебедки могут быть установлены на автомобилях или внедорожниках, что позволяет использовать их в условиях бездорожья.

3. Безопасность и автоматизация: Современные электрические лебедки часто оснащены системами автоматической остановки и датчиками перегрузки, что значительно повышает безопасность их использования. Некоторые модели также имеют дистанционное управление, что позволяет оператору находиться на безопасном расстоянии во время работы.

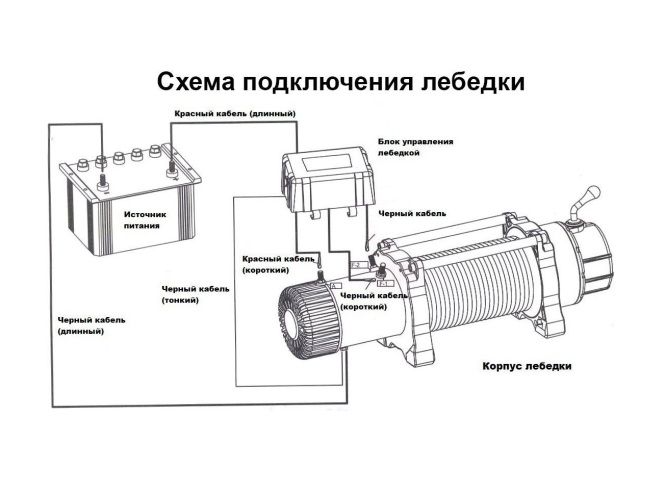

Принцип работы электрической лебедки

Когда мотор запускается, барабан начинает вращаться, и трос либо наматывается, либо разматывается в зависимости от направления вращения вала. Понижающий редуктор в устройстве предназначен для снижения скорости электродвигателя и обеспечения плавности движения. Тормозные диски используются для закрепления груза в необходимом положении. Электрическая цепная лебедка функционирует по аналогичному принципу.

Виды электрических лебедок

Подъемные механизмы можно разделить на несколько категорий. Рассмотрим ключевые типы электрических лебедок:

1. По способу установки – переносные электрические лебедки (до 40-50 кг) или стационарные электролебедки.
2. Тип тягового элемента – тросовые или цепные электрические лебедки.
3. Источник питания – от бытовой сети, 380 В, 12 В (лебедка для автомобиля).
4. С учетом конструктивных характеристик – одно- или многоскоростные, одно- или многобарабанные.

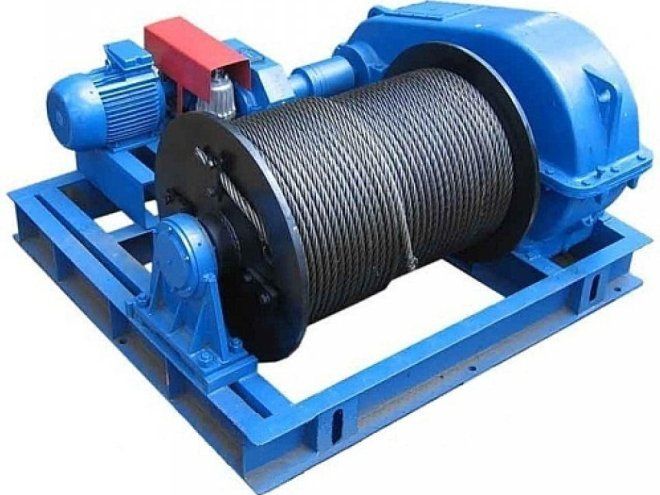

Тяговая электрическая лебедка

Устройства этого типа, предназначенные для подъема грузов, не применяются в данной роли. Их основная функция заключается в создании эффективного тягового усилия. К примеру, электрическая автомобильная лебедка может использоваться для подтягивания паллеты с грузом или для извлечения автомобиля, застрявшего во время рыбалки. При одинаковом усилии такая лебедка демонстрирует более высокую скорость (до 35 м/мин), однако обладает меньшей канатоемкостью.

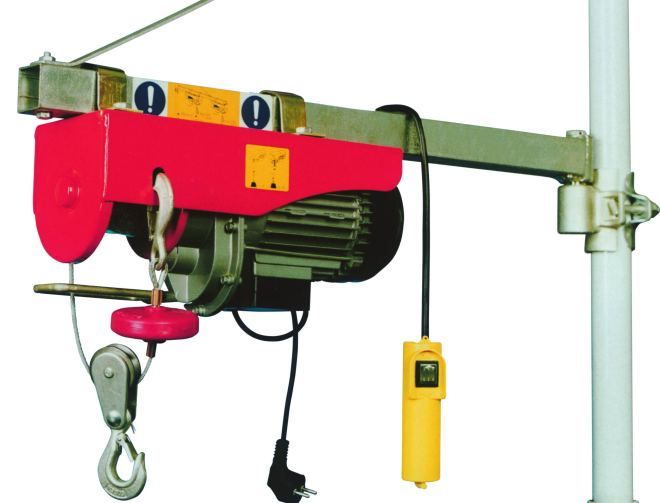

Монтажная электрическая лебедка

Механизмы этого типа имеют массу свыше 600 кг и оснащены электромоторами мощностью от 7 кВт. Скорость подъема таких устройств достигает 12 м/мин, а канатоемкость барабана значительно увеличена. Из-за своего значительного веса строительная электрическая лебедка не может быть подвешена и требует надежной установки на ровной поверхности. Основная функция этого оборудования заключается в подъеме и опускании различных грузов.

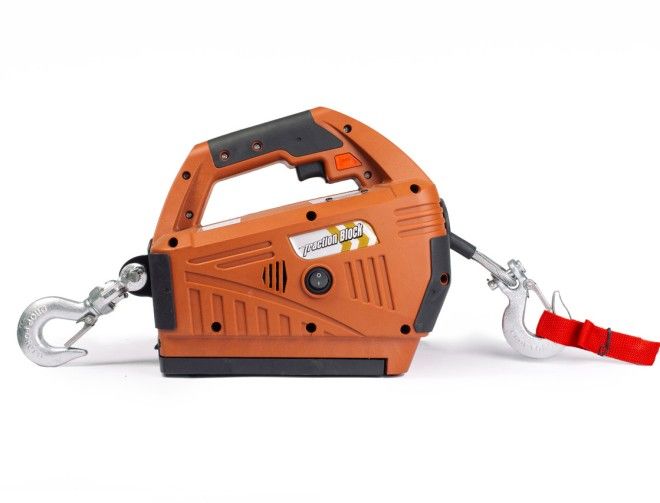

Малогабаритная электрическая лебедка

Благодаря своему легкому весу (до 40 кг), доступной цене и электродвигателю на 220/12 В, такие устройства активно применяются в домашних условиях и в небольших мастерских. Электрическая мини-лебедка, как правило, способна поднимать грузы весом до 1,2 т, однако скорость подъема у нее не слишком высокая. Из-за своих небольших размеров эти компактные устройства без труда устанавливаются на балки с подвижной кареткой.

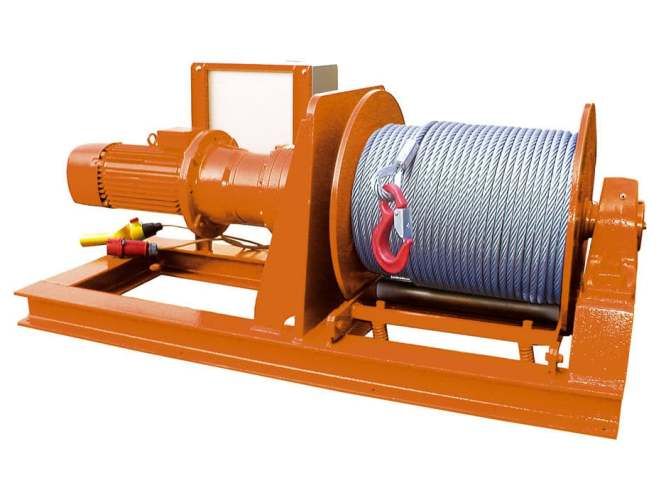

Планетарная электрическая лебедка

В редукторе этого устройства присутствует не одна, а несколько ведомых шестеренок. Планетарная схема позволяет достигать высоких передаточных отношений при относительно небольших размерах конструкции. Лебедка с электроприводом такого типа отличается компактностью, сравнительно легким весом и высокой мощностью. Модели, способные поднимать до 500 кг, работают от сети 220 В, в то время как более мощные промышленные версии требуют подключения к источнику 380 В.

Как выбрать электрическую лебедку?

При выборе лебедки многие владельцы обращают внимание лишь на грузоподъемность, забывая о других важных характеристиках, что может привести к ошибкам при покупке. Рассмотрим ключевые параметры, которые влияют на эффективность использования этого устройства:

1. Монтажный тип – для гаража лучше подойдет мобильная электрическая лебедка подвесного типа с приводом тележки. Эти механизмы можно устанавливать на стенах или горизонтальных поверхностях. При выборе автомобильной электролебедки важно учитывать модель вашего автомобиля.
2. Мощность – тяговое усилие зависит от веса груза, коэффициента трения (сопротивления движению) и фактора подъема (поднимается ли автомобиль вверх или вперед).
3. Источник питания – может быть 220 или 380 В, а также аккумуляторный.
4. Управление – электрическая лебедка может быть оснащена проводным или дистанционным пультом управления.
5. Длина троса.
6. Диаметр троса.
7. Вес и размеры устройства.

https://youtube.com/watch?v=goUGoiJphm0

Рейтинг электрических лебедок

Правильно выбранная электролебедка может стать настоящим спасением для автомобилиста в трудных ситуациях, а также незаменимым помощником на строительной площадке или в гараже. На рынке представлено множество интересных моделей, поэтому перед покупкой полезного устройства для дома стоит ознакомиться с рейтингами. Мы подготовили небольшой ТОП электрических лебедок различных типов:

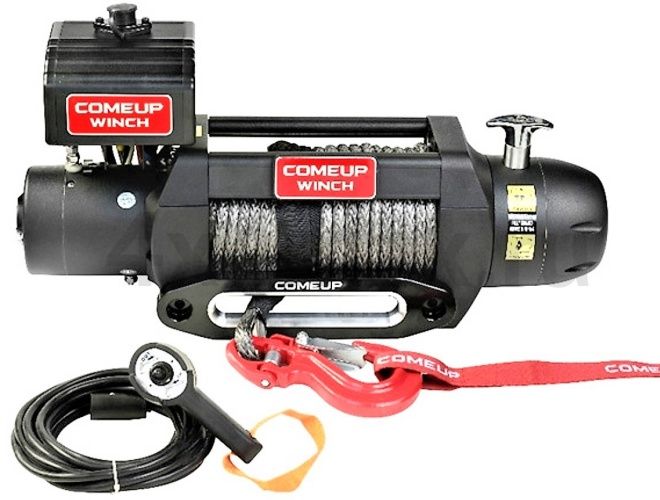

1. Электрическая лебедка COMEUP SEAL GEN2 9.5S – работает от 12 В, обладает тяговым усилием в 4300 кг, имеет герметичное исполнение, алюминиевый корпус и синтетический трос.
2. Лебедка MASTER WINCH MW X8288 – мощность устройства составляет 6,8 л.с., длина троса 32 м, тяговое усилие 3760 кг, питание от 12 В.
3. Спрут 9000 – доступная автомобильная электрическая лебедка с мощностью мотора 1,5 кВт, тяговым усилием 4000 кг и дистанционным пультом с кабелем длиной 4,5 м.
4. Sturm eh72201 – мощность 540 Вт, высота подъема 12 м, грузоподъемность 400 кг, отличный выбор для мастерских.
5. DENZEL TF-250 52011 – подъемная электрическая лебедка для стройплощадок с грузоподъемностью 250 кг, мощность двигателя 540 Вт, питание от 220 В, высота подъема 12 м и скорость 10 м/мин.

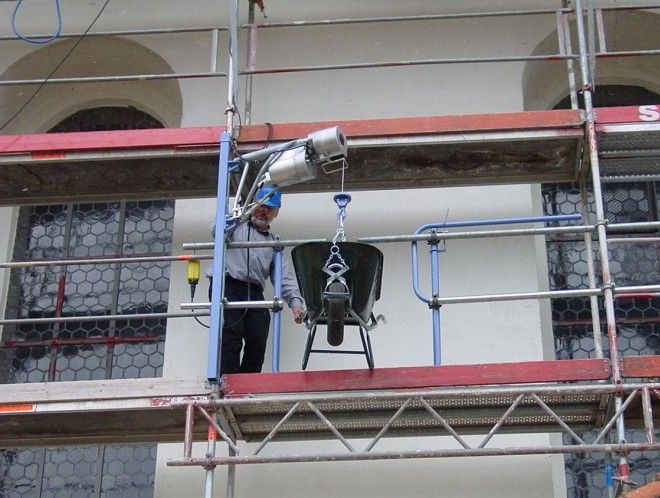

Применение электрической лебедки

Работа с грузоподъемными механизмами может быть связана с определенными рисками. Если вы используете электрическую лебедку или другой механизм для подъема и перемещения грузов, важно действовать осторожно и внимательно, следуя инструкциям. Рассмотрим основные правила эксплуатации этих устройств:

1. Особое внимание следует уделять состоянию канатов и элементов для захвата грузов. Если вы заметили перегибы, трещины, явные признаки износа или сплющивания, такие элементы необходимо заменить.
2. Перед тем как включить механизм, убедитесь, что кнопки находятся в нулевом положении и в рабочей зоне нет посторонних людей.
3. Работу лебедки и исправность тормоза следует проверять на холостом ходу.
4. При подъеме груза запускайте механизм плавно.
5. Запрещается менять направление движения до полной остановки.
6. Крюк каната должен быть установлен вертикально над грузом.
7. Избегайте ударов поднимаемого предмета о стены и строительные конструкции.
8. Расстроповка должна проводиться только после того, как груз будет окончательно опущен на место и закреплен.
9. Чистка и ремонт электролебедки во время работы запрещены.
10. Не оставляйте подключенную электрическую лебедку без присмотра.

Электрическая лебедка своими руками

С помощью сварочного аппарата и навыков работы с металлом можно самостоятельно создать грузоподъемник, используя старые детали, трубы и листовой металл. Для рамы лучше всего подойдет квадратный профиль. Вал для барабана можно изготовить из трубы. Для редуктора понадобятся большая и малая звездочка, а также цепь. Не забудьте подобрать электродвигатель нужной мощности на 220 В или 12 В, если планируете подключение к аккумулятору. Также вам понадобятся отрезки трубы диаметром 14 мм, шесть шпилек М12 и гайки.

Как создать электрическую лебедку своими руками:

1. Найдите готовый чертеж или создайте его самостоятельно.
2. Нарежьте заготовки для каркаса из трубы размером 20х20 мм.
3. Сваривайте раму точечно, проверяйте перпендикулярность углов и затем полностью проваривайте швы.
4. Удалите заусенцы, а в местах установки двигателя и других элементов просверлите отверстия.
5. Боковины барабана сделайте из листа толщиной 3 мм.
6. Вырежьте два круга диаметром 30 см.
7. В каждом круге выполните центральное отверстие для вала, а также отверстия для крепления ступиц (4 шт.) и шпилек (6 шт.).
8. Наденьте на шпильки трубки диаметром 14 мм, затяните гайки и контргайки — барабан готов.
9. Установите барабан на вал.
10. Закрепите на валу большую звездочку от мотоцикла.
11. Установите барабан на раму.
12. На площадке закрепите электродвигатель с малой звездочкой на валу.
13. Установите цепь и отрегулируйте ее натяжение.
14. Намотайте трос на барабан, на другом конце зафиксируйте карабин.
15. Подключите двигатель и протестируйте работу электрической лебедки.
16. Устройство отлично подходит для перемещения тяжелых предметов, но для подъема грузов вверх необходимо перебрасывать трос через прочную балку или использовать лебедку в сочетании с ручной талью.
17. Опытные мастера советуют установить на внешней стороне барабанного вала крепление для ручной рукоятки. Это позволит использовать устройство на улице или в местах без доступа к электроэнергии. Для удобства передвижения лебедки по поверхности рекомендуется оснастить раму прочными колесиками.

https://youtube.com/watch?v=S2tW4UxrP4Q

Безопасность при использовании электрической лебедки

является одним из ключевых аспектов, который необходимо учитывать как при выборе оборудования, так и при его эксплуатации. Неправильное использование лебедки может привести к серьезным травмам и повреждениям, поэтому важно следовать определенным рекомендациям и правилам.

Во-первых, перед началом работы с электрической лебедкой необходимо внимательно ознакомиться с инструкцией производителя. В ней содержатся важные указания по эксплуатации, а также информация о допустимых нагрузках и особенностях работы конкретной модели. Несоблюдение этих рекомендаций может привести к перегрузке устройства и его поломке.

Во-вторых, перед использованием лебедки следует провести ее визуальный осмотр. Необходимо убедиться в отсутствии повреждений на корпусе, тросе и других элементах. Трос должен быть свободен от изломов, коррозии и других дефектов. Если обнаружены какие-либо проблемы, лебедку следует отремонтировать или заменить.

Также важно правильно установить электрическую лебедку. Она должна быть надежно закреплена на устойчивой поверхности, чтобы избежать ее смещения или падения во время работы. При установке следует учитывать направление нагрузки и обеспечить достаточное пространство для свободного движения троса.

При работе с лебедкой необходимо использовать средства индивидуальной защиты, такие как каски, перчатки и защитные очки. Это поможет минимизировать риск травм в случае непредвиденной ситуации. Также важно следить за тем, чтобы в зоне работы не находились посторонние лица, особенно дети.

При подъеме или перемещении грузов необходимо соблюдать правила безопасности. Груз должен быть правильно закреплен, а его вес не должен превышать допустимые параметры лебедки. Рекомендуется использовать специальные приспособления для крепления, такие как крюки и стропы, которые обеспечивают надежное удержание груза.

Кроме того, следует избегать резких рывков и резких изменений направления при работе с лебедкой. Это может привести к перегрузке и повреждению как лебедки, так и груза. Лучше всего поднимать и опускать груз плавно и равномерно.

Наконец, важно помнить о регулярном обслуживании электрической лебедки. Это включает в себя смазку движущихся частей, проверку электрических соединений и замену изношенных элементов. Регулярное техническое обслуживание поможет продлить срок службы устройства и обеспечить его безопасную эксплуатацию.

Вопрос-ответ

Что такое электрическая лебедка?

Электрическая лебедка (электролебедка) – это грузоподъемный механизм, питающийся от электродвигателя, в котором в качестве рабочего элемента, навиваемого на барабан, используют канат.

Как работает электрическая лебедка?

Принцип работы лебедки электрической монтажной содержит передаточный механизм с барабаном, на котором фиксируется трос, канат или цепь. Привод барабана запускает его и обеспечивает наматывание троса. Прочный корпус и надежное крепление позволяют устройству выдерживать большой вес поднимаемого предмета.

Какие бывают виды лебедок?

В настоящее время используется два основных вида лебедок – это лебедки с ручным приводом и лебедки с электрическим приводом.

Советы

СОВЕТ №1

Перед покупкой электрической лебедки определите ее назначение. Разные модели предназначены для различных задач, таких как буксировка автомобилей, подъем тяжелых грузов или использование в строительстве. Убедитесь, что выбранная лебедка соответствует вашим требованиям по мощности и грузоподъемности.

СОВЕТ №2

Обратите внимание на тип привода лебедки. Существуют модели с цепным, тросовым и ременным приводом. Каждый из этих типов имеет свои преимущества и недостатки, поэтому выбирайте тот, который лучше всего подходит для ваших условий эксплуатации и частоты использования.

СОВЕТ №3

Не забывайте о безопасности при использовании электрической лебедки. Всегда следуйте инструкциям производителя, используйте защитное оборудование и проверяйте состояние лебедки перед каждым использованием. Это поможет избежать несчастных случаев и продлит срок службы устройства.

СОВЕТ №4

Регулярно проводите техническое обслуживание вашей электрической лебедки. Чистка, смазка и проверка всех компонентов помогут предотвратить поломки и обеспечат надежную работу устройства на протяжении долгого времени.
