Электронный штангенциркуль – важный инструмент для точных измерений в машиностроении и ювелирном деле. В статье рассмотрим устройство и принцип работы прибора, его функции и преимущества перед традиционными аналогами. Вы узнаете, как выбрать электронный штангенциркуль, ознакомитесь с рейтингом лучших моделей и получите советы по поверке и использованию этого инструмента. Эта информация поможет вам сделать осознанный выбор и эффективно использовать штангенциркуль.

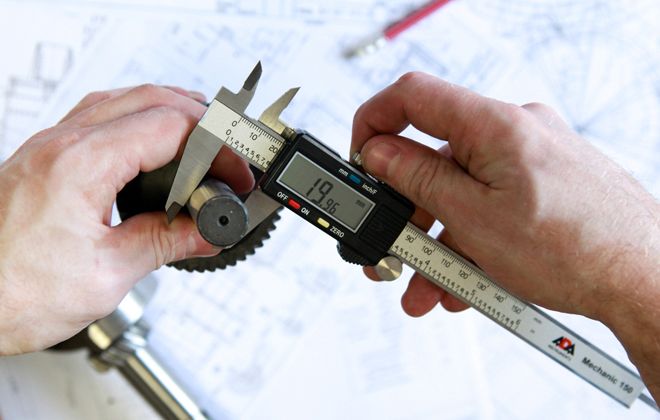

Устройство электронного штангенциркуля
Универсальный инструмент, предназначенный для измерения линейных размеров, оснащен дисплеем, на котором выводятся конечные результаты. Он применяется для определения точных параметров мелких предметов, таких как гайки, болты и прочее. Несмотря на свою высокую стоимость, этот прибор является отличной альтернативой механическим инструментам. Основные компоненты аналогичны тем, что используются в традиционных моделях, однако в нем есть и несколько дополнительных элементов. Структура электронного штангенциркуля включает в себя:
- губки;
- штангу;
- подвижную рамку;
- ролик для изменения длины измерения;
- батарею;
- электронный дисплей;
- кнопку включения/выключения;
- переключатель единиц измерения.
https://youtube.com/watch?v=7CsvxNz6K50
Электронный штангенциркуль представляет собой современный инструмент, который значительно упрощает процесс измерения. Эксперты отмечают, что его принцип работы основан на использовании цифрового дисплея, который отображает результаты измерений с высокой точностью. В отличие от традиционных механических штангенциркулей, электронные модели позволяют быстро и легко считывать данные, что особенно важно в условиях производства и научных исследований.
Основное назначение электронного штангенциркуля заключается в измерении длины, ширины и глубины объектов. Он широко используется в машиностроении, строительстве и других отраслях, где требуется высокая точность. Специалисты подчеркивают, что благодаря своей универсальности и простоте в использовании, этот инструмент становится незаменимым помощником как для профессионалов, так и для любителей. Таким образом, электронный штангенциркуль не только повышает эффективность работы, но и способствует улучшению качества измерений.
Принцип работы электронного штангенциркуля
Основная функция устройства заключается в проведении точных измерений с различных сторон, а также по глубине. Если рассмотреть, как функционирует электронный штангенциркуль, можно выделить следующие аспекты:
- Верхняя пластина служит общим электродом и содержит пару конденсаторов, которые активируются поочередно.
- Для создания емкостного массива используется несколько пластин, которые фиксируют все движения датчика.
- Вращающимся элементом является ползунок, в то время как неподвижный элемент располагается на линейке.
- Ползунок и цифровой блок находятся на подвижной части инструмента.
- В памяти штангенциркуля хранится программа, которая активируется при включении цифрового модуля. Она обрабатывает полученные данные и отображает их на экране.
| Аспект | Описание | Для чего нужен |
|---|---|---|
| Устройство | Состоит из неподвижной штанги с основной шкалой, подвижной рамки с нониусом (или цифровым дисплеем), губок для внешних и внутренних измерений, глубиномера и винта для фиксации. Электронные модели имеют ЖК-дисплей, кнопки управления и батарейный отсек. | Обеспечивает точное и удобное измерение различных параметров. |
| Принцип работы | Основан на преобразовании линейного перемещения подвижной рамки в электрический сигнал (в электронных моделях) или на считывании показаний по нониусу (в механических). Электронные штангенциркули используют емкостные или индуктивные датчики для определения положения. | Позволяет получать высокоточные данные о размерах объектов. |
| Применение | Используется для измерения внешних и внутренних размеров деталей, глубины отверстий, уступов. Широко применяется в машиностроении, металлообработке, строительстве, ювелирном деле, медицине, быту и других областях, где требуется высокая точность измерений. | Контроль качества продукции, точная подгонка деталей, выполнение ремонтных работ, научные исследования. |
| Преимущества электронного | Высокая точность, легкость считывания показаний (цифровой дисплей), возможность переключения единиц измерения (мм/дюймы), функция обнуления в любой точке, сохранение последних измерений, вывод данных на ПК. | Ускоряет процесс измерений, снижает вероятность ошибок, повышает производительность. |
| Недостатки электронного | Зависимость от источника питания (батарейки), чувствительность к влаге и пыли, более высокая стоимость по сравнению с механическими аналогами. | Требует бережного обращения и своевременной замены элементов питания. |
Интересные факты
Вот несколько интересных фактов об электронном штангенциркуле:
-
Принцип работы: Электронный штангенциркуль использует систему датчиков и цифровой дисплей для отображения измерений. В отличие от механических штангенциркулей, где показания считываются с помощью шкалы, электронные модели преобразуют физическое перемещение в электрический сигнал, который затем отображается на экране. Это позволяет избежать ошибок, связанных с параллаксом, и обеспечивает более точные измерения.
-
Многофункциональность: Современные электронные штангенциркули могут выполнять не только линейные измерения, но и измерения глубины, внутреннего и внешнего диаметра. Некоторые модели оснащены функциями автоматического обнуления, переключения между метрической и дюймовой системами, а также возможностью сохранения измерений для дальнейшего анализа.
-
Применение в различных отраслях: Электронные штангенциркули широко используются не только в машиностроении и металлообработке, но и в таких областях, как ювелирное дело, медицина и даже в кулинарии. Например, в кулинарии они могут использоваться для точного измерения толщины теста или размеров ингредиентов, что особенно важно для достижения идеального результата в выпечке.
Для чего нужен электронный штангенциркуль?
Прибор используется для выполнения точных измерений различных деталей. С его помощью можно определить диаметр кольца или шайбы, а также измерить глубину отверстий и многое другое. Этот универсальный измерительный инструмент находит применение в ремонте машинных деталей и оборудования, в процессе изготовления различных элементов, при обработке изделий из разнообразных материалов, а также в слесарном производстве и строительстве.
Какой электронный штангенциркуль лучше выбрать?
При покупке данного инструмента важно четко осознавать задачи, которые вы планируете решать с его помощью в будущем. Выбирая электронный штангенциркуль, стоит обратить внимание на ключевые характеристики, указанные в инструкции:
- диапазон измерений;
- цена устройства;
- допустимая погрешность измерений.
Внешний осмотр следует проводить по следующим критериям:
- Внешний вид. Устройство должно соответствовать изображению, представленному на сайте производителя. Номер на корпусе указывает на страну, где оно было изготовлено.
- Подвижная рамка. Она должна быть изготовлена из прочных материалов, таких как сталь, алюминиевый сплав или титан.
- Губки. Их поверхность должна быть тщательно отшлифована, наличие каких-либо повреждений недопустимо. При сведении дисплей должен показывать ноль.
- Точность. Качественный электронный штангенциркуль обладает высокими показателями точности. Проверку можно провести, измерив предмет с известными параметрами.
- Комплектация. Необходимо проверить наличие всех документов, паспорта калибровки и пластикового кейса.
К полезным функциям электронного штангенциркуля можно отнести:
Читайте также:
- автоматическое включение и выключение;
- возможность переключения единиц измерений;
- получение относительных данных;
- смену режима работы;
- передачу результатов на другое устройство.
https://youtube.com/watch?v=DjO9dADxSVg
Рейтинг электронных штангенциркулей
Среди всех моделей, представленных на рынке, эксперты и пользователи выделяют следующие:

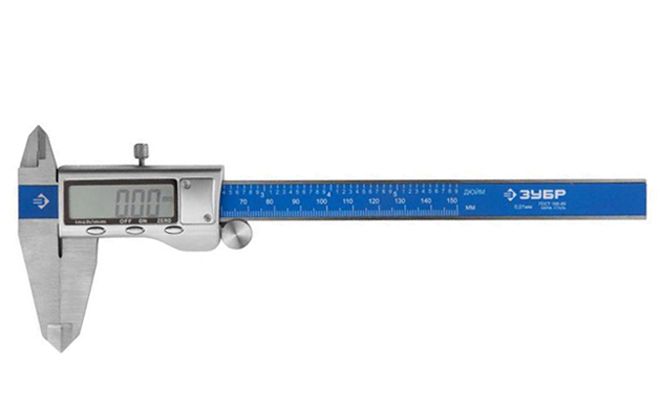

- ЗУБР ЭКСПЕРТ 34463-150. Обеспечивает измерения с точностью до 0,01 мм. Экран защищен металлическим корпусом. Удобное колесико позволяет работать одной рукой. Максимальная длина измеряемых объектов составляет 150 мм.
- ADA INSTRUMENTS MECHANIC 150 PRO. Цифровой штангенциркуль с полностью металлическим корпусом. Способен измерять предметы длиной до 150 мм. Благодаря специальному ролику, губки движутся очень плавно.
- STAYER 34410-150. Корпус выполнен из пластика. Измерения осуществляются с помощью рычага, расположенного под электронным блоком. Максимальная длина измерения составляет 150 мм.
- KRAFTOOL 34460-200. Отличается высокой надежностью сборки. Позволяет измерять объекты длиной до 200 мм. Узкие губки делают его удобным для работы в труднодоступных местах.
- NORGAU 040051020. Признан одним из лучших штангенциркулей, обладающим высокой точностью измерений. Подходит для деталей длиной до 200 мм. Корпус дисплея защищен от влаги и пыли.
Проверка электронного штангенциркуля
Чтобы быть уверенным в правильности измерений, важно знать, как правильно выполнить калибровку. Это следует делать сразу после покупки. Процесс включает в себя следующие шаги:
- Губки сводятся до упора, и необходимо проверить, совпадают ли нулевые штрихи.
- Рамка устанавливается в исходное положение на начальной отметке.
- Кроме того, электронный цифровой штангенциркуль должен быть качественно собран. Все обозначения и разметки должны быть четкими, а движения механизмов – плавными.
https://youtube.com/watch?v=OP20LvIYRoY
Как пользоваться электронным штангенциркулем?
Перед началом использования устройства необходимо выполнить несколько подготовительных шагов:
- очистить от загрязнений;
- установить губки на отметке «0».
Цифровой штангенциркуль измеряет наружный диаметр объекта следующим образом:
- разводят губки, перемещая рамку;
- прикладывают к объекту и сдвигают до полного контакта;
- фиксируют положение с помощью специального винта;
- нажимают кнопку на дисплее и ожидают отображения результатов.
Для определения уровня глубины электронный штангенциркуль выполняет следующие действия:
- выдвигают глубиномер, перемещая рамку;
- опускают его до дна объекта и прижимают к стенке;
- двигают штангу до упора;
- фиксируют положение с помощью специального винта;
- извлекают и фиксируют полученное значение на дисплее.
Уход и обслуживание электронного штангенциркуля
Электронный штангенциркуль, как и любое другое измерительное устройство, требует регулярного ухода и обслуживания для обеспечения точности и долговечности. Правильный уход за инструментом не только продлевает его срок службы, но и гарантирует высокую точность измерений.
Первым шагом в уходе за электронным штангенциркулем является регулярная чистка. После каждого использования рекомендуется протирать его чистой, сухой тканью, чтобы удалить пыль, грязь и остатки масла. Особенно важно следить за чистотой измерительных поверхностей, так как любые загрязнения могут привести к ошибкам в измерениях.
Также стоит обратить внимание на механические части штангенциркуля. Если инструмент использовался в условиях повышенной влажности или пыли, необходимо проверить его на наличие коррозии или механических повреждений. В случае обнаружения ржавчины, следует аккуратно удалить её с помощью специального средства для чистки металла, а затем нанести защитное масло, чтобы предотвратить дальнейшее повреждение.
Электронная часть штангенциркуля также требует внимания. Важно следить за состоянием батареи: при первых признаках разряда (например, при снижении яркости дисплея) батарею следует заменить. Использование качественных батарей поможет избежать проблем с работой устройства и обеспечит стабильную работу электронного блока.
Кроме того, стоит периодически проверять калибровку штангенциркуля. Для этого можно использовать специальные калибровочные блоки или сравнивать измерения с эталонными инструментами. Если обнаружены отклонения, необходимо произвести калибровку в соответствии с инструкцией производителя.
Хранение штангенциркуля также играет важную роль в его обслуживании. Рекомендуется хранить инструмент в специальном футляре или коробке, чтобы защитить его от механических повреждений и воздействия внешней среды. Не следует оставлять штангенциркуль в местах с высокой температурой или влажностью, так как это может негативно сказаться на его работе.
Следуя этим простым рекомендациям по уходу и обслуживанию, можно значительно продлить срок службы электронного штангенциркуля и обеспечить его надежную работу на протяжении многих лет.
Вопрос-ответ
Для чего нужен электронный штангенциркуль?
Электронный штангенциркуль RGK SC-150 используется для точных измерений линейных параметров деталей. С инструментом, оборудованным электронным дисплеем, удобно работать благодаря крупным цифрам, по которым можно комфортно считывать результаты измерений, не напрягая зрение, как при замере по нониусу.
Устройство и принцип работы штангенциркуля?
Самый популярный нониусный механический штангенциркуль. Способен делать внутренние и внешние замеры с помощью двух пар губок. Принцип работы такого вида штангенциркуля: совмещение делений шкалы на линейке с делениями шкалы на специальной планке, называемой «нониус», которая «ездит» сверху основной линейки.
Из чего состоит электронный штангенциркуль?
Емкостная сенсорная система. Цифровые штангенциркули содержат линейные синхронные датчики емкостные, которые состоят из набора сеточных емкостей и схемы обработки сигналов. Набор сеточных емкостей состоит из сеточной емкости статора и скользящей сеточной емкости.
Советы
СОВЕТ №1
Перед покупкой электронного штангенциркуля обязательно ознакомьтесь с его характеристиками, такими как максимальная длина измерения, точность и возможность переключения между метрической и дюймовой системами. Это поможет выбрать инструмент, который будет соответствовать вашим потребностям.
СОВЕТ №2
Регулярно проверяйте калибровку вашего штангенциркуля. Это можно сделать с помощью калибровочного блока или сравнения с другими измерительными инструментами. Правильная калибровка гарантирует точность ваших измерений.
СОВЕТ №3
При использовании электронного штангенциркуля старайтесь избегать воздействия влаги и пыли, так как это может повлиять на его работу. Храните инструмент в специальном футляре и очищайте его после использования.
СОВЕТ №4
Изучите инструкции по эксплуатации и особенности работы с вашим штангенциркулем. Некоторые модели могут иметь дополнительные функции, такие как возможность сохранения измерений или автоматического выключения, которые могут значительно упростить вашу работу.
