Индикаторная отвертка – что это такое, устройство, как работает, для чего нужна, основные виды и применение

Индикаторная отвертка – важный инструмент для электриков и домашних мастеров, позволяющий быстро и безопасно проверять наличие электрического напряжения в проводах и розетках. В статье рассмотрим устройство и принцип работы индикаторной отвертки, её виды и области применения. Узнаете, как выбрать инструмент, проверить его работоспособность и правильно использовать, что поможет избежать неприятных ситуаций при работе с электричеством. Эта информация будет полезна как профессионалам, так и новичкам в электрике.

Что такое индикаторная отвертка?

Электричество представляет собой потенциальную опасность для человека, включая специалистов, поэтому важно учитывать информацию, которую предоставляет индикаторная отвертка. Этот простой в использовании инструмент должен находиться в каждом доме. С его помощью можно определить наличие «фазы» и «нуля» в электрической сети, что позволяет безопасно выполнять работы с электричеством. Прибор показывает, где в сети присутствует ток, а где его нет, а также определяет, есть ли электричество в розетках и электрощитках.

Индикаторная отвертка – это инструмент, предназначенный для проверки наличия электрического тока в проводах и розетках. Устройство состоит из изолированной ручки, металлического стержня и лампочки или светодиода, которые загораются при контакте с напряжением. Принцип работы основан на индукции: когда стержень касается проводника с током, электрический заряд вызывает свечение индикатора.

Эксперты отмечают, что индикаторные отвертки бывают различных типов, включая однофазные и многофазные модели, что позволяет использовать их в разных электрических системах. Они незаменимы для электриков и домашних мастеров, так как помогают быстро и безопасно определить, под напряжением ли находится провод. Однако важно помнить, что индикаторная отвертка не заменяет мультиметр, так как не дает точных значений напряжения.

https://youtube.com/watch?v=ZYVfSu7cn70

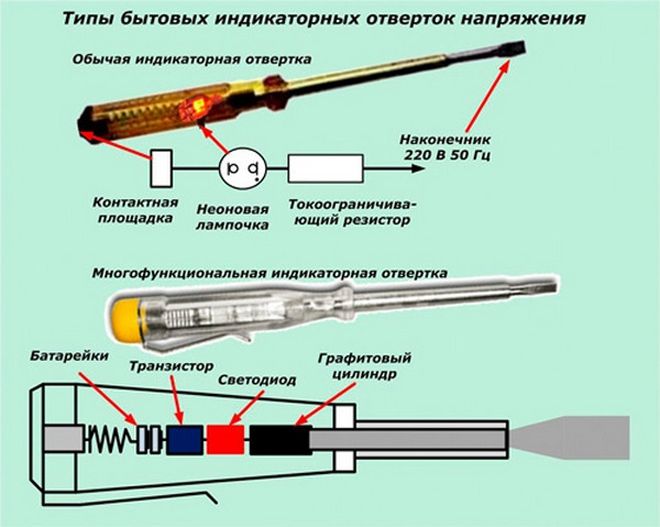

Устройство индикаторной отвертки

В повседневной жизни можно использовать устройство, называемое фазометром. Этот прибор служит для измерения угла сдвига фаз между двумя периодическими колебаниями. В отличие от него, индикаторная отвертка предназначена для других задач и состоит из следующих элементов:

• корпуса, который включает стержень, изолированную рукоятку и лезвие отвертки;
• резистора с высоким уровнем сопротивления;
• контактной пластины;
• пружины;
• индикаторной лампочки.

Интересные факты

Вот несколько интересных фактов об индикаторной отвертке:

1. Принцип работы: Индикаторная отвертка работает на основе принципа индукции. Когда её металлический наконечник касается проводника под напряжением, создается электрическое поле, которое вызывает световой сигнал (обычно светодиод или лампочку) в ручке отвертки. Это позволяет пользователю быстро определить наличие электрического тока в проводах без необходимости разбирать электрическую цепь.

2. Безопасность: Индикаторные отвертки являются важным инструментом для обеспечения безопасности при работе с электричеством. Они помогают избежать случайного поражения электрическим током, позволяя заранее проверить, под напряжением ли провод. Однако важно помнить, что не все индикаторные отвертки могут обнаруживать низковольтные цепи, поэтому для работы с такими системами могут потребоваться более специализированные инструменты.

3. Разнообразие видов: Существуют различные типы индикаторных отверток, включая простые модели с одним уровнем индикации и более сложные с несколькими функциями, такими как тестирование напряжения в различных диапазонах или наличие заземления. Некоторые модели также могут иметь встроенные функции, такие как фонарик или возможность проверки полярности, что делает их более универсальными для использования в различных ситуациях.

Как работает индикаторная отвертка?

Процесс использования индикаторной отвертки прост, как и конструкция самого инструмента. Принцип её работы можно описать следующим образом:

1. Электрический ток проходит через жало отвертки и контактирует с фазным проводом.
2. Когда ток проходит через резистор и индикаторную лампочку, последняя начинает светиться.
3. Затем ток уходит через тело человека в землю. Резистор имеет высокое сопротивление, что делает напряжение низким и безопасным для здоровья пользователей данного инструмента.

https://youtube.com/watch?v=ZYVfSu7cn70

Для чего нужна индикаторная отвертка?

Этот инструмент обязателен для всех, кто занимается ремонтом электрических устройств, техники или электропроводки. Индикаторная отвертка, также известная как тестер-отвертка, представляет собой устройство, которое позволяет выяснить, присутствует ли электрический ток в сети перед тем, как специалист начнет работу с проводами или розетками. Понимание того, какие участки находятся под напряжением, а какие – нет, помогает избежать риска электрического удара.

Виды индикаторных отверток

Приспособления можно разделить на категории в зависимости от их конструкции и принципа функционирования. В зависимости от типа индикатора напряжения, отвертки бывают следующих видов:

• неоновая;
• светодиодная;
• универсальная.

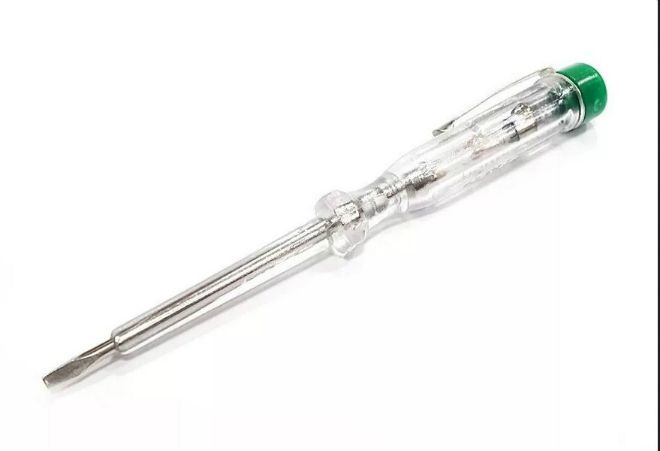

Неоновая индикаторная отвертка

Наконечник данного устройства оснащен резистором, который понижает напряжение, что делает его безопасным для использования. Внутри корпуса находится неоновая лампа, один контакт которой соединен с резистором, а другой – с контактной пластиной. Чтобы активировать измеритель фаз, необходимо приложить палец к контактной пластине, подключив прибор к розетке или коснувшись его кончиком провода.

Если в сети присутствует напряжение, лампа загорится. В противном случае, если она не светится, это указывает на отсутствие напряжения. Индикаторная неоновая отвертка предназначена исключительно для определения фазового проводника или проверки наличия напряжения в электрической сети. Ее минимальная чувствительность составляет 60 В. Однако с помощью этого устройства невозможно обнаружить место обрыва в электрической цепи.

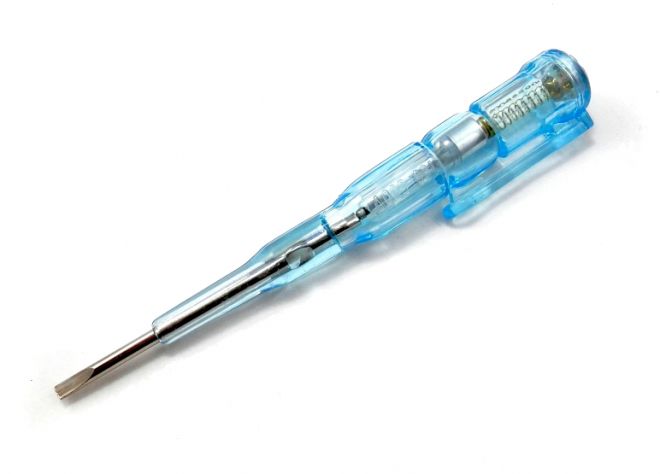

Светодиодная индикаторная отвертка

Этот прибор отличается простотой в использовании и доступной ценой, что делает его идеальным для бытовых нужд. Он также известен как индикаторная отвертка с функцией прозвонки. Конструкция напоминает устройство с неоновым индикатором, однако вместо него здесь используется светодиодная лампа. Кроме того, в отличие от аналогичных приборов, для работы с этой отверткой не требуется нажимать на кончик рукоятки.

Индикаторная светодиодная отвертка обладает значительным преимуществом: она позволяет выявлять напряжение до 60 В и обнаруживать проводку, расположенную на глубине до 1,5-2 см за стенами или под полом. С помощью этого инструмента можно выполнить несколько задач:

• проверить наличие напряжения как бесконтактным, так и контактным способами;
• выявить места разрыва в электрической цепи;
• протестировать лампочки на работоспособность;
• обнаружить проводку в стенах и под полом.

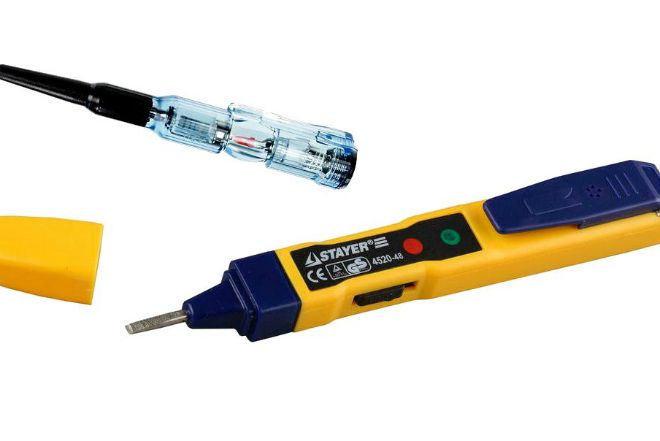

Универсальная индикаторная отвертка

Это устройство, оборудованное звуковым сигнализатором и светодиодной подсветкой. Уникальность данной отвертки-пробника заключается в том, что она позволяет измерять напряжение в электрической сети как переменного, так и постоянного тока в диапазоне от 12 до 220 В. Результаты измерений отображаются на жидкокристаллическом экране. Однако стоит отметить, что основным недостатком этого прибора является его высокая цена, и в домашних условиях его использование может быть излишним.

Как выбрать индикаторную отвертку?

Правильный выбор инструмента зависит от нескольких важных факторов:

1. Размер, форма и удобство в использовании. Электрическая отвертка должна комфортно располагаться в руке, поэтому при выборе стоит опираться на собственные ощущения.
2. Функциональность. Для домашних нужд подойдут модели с неоновым или светодиодным освещением, а для профессионального использования лучше выбрать универсальный инструмент с расширенными возможностями.
3. Источник питания. Индикаторная отвертка может работать от батареек или заряжаться от электросети. Первый вариант более удобен, но его стоимость обычно выше.
4. Производитель. Здесь действует простое правило: чем более известен производитель, тем выше качество его продукции, хотя и цена будет соответствующей.
5. Целостность корпуса и деталей. При покупке обязательно проверьте инструмент на наличие повреждений. Если есть сколы, трещины или другие дефекты, использование такого прибора может быть небезопасным.

Как проверить индикаторную отвертку?

Перед каждым использованием инструмента важно проводить эту процедуру, чтобы удостовериться в его работоспособности. Проверка электрической отвертки осуществляется следующим образом:

1. Коснитесь жалом устройства к проводу или розетке, которые точно находятся под напряжением. Если лампочка загорится, это будет подтверждением исправности прибора.
2. В случае использования индикаторной отвертки с батарейкой, достаточно одновременно прикоснуться к жалу инструмента и контакту, находящемуся на его конце. Признак исправности остается тем же – лампочка должна загореться.

Как пользоваться индикаторной отверткой?

Существует два способа использования индикаторной отвертки: контактный и бесконтактный. Если вы работаете с неоновой индикаторной отверткой, то вам доступен только первый метод. В случае, если прибор оснащен встроенными батарейками, их можно использовать для проверки наличия напряжения без необходимости соприкасаться с проводником. Знание правильного использования индикаторной отвертки необходимо не только электрикам и домовладельцам, стремящимся самостоятельно решать электрические проблемы, но и автолюбителям. С помощью этого инструмента они могут выявлять неисправности в цепях постоянного тока с напряжением от 6 до 24 В.

При использовании данного инструмента важно соблюдать меры безопасности:

1. Используйте только исправные приборы.
2. Извлекать из устройства следует только батарейку, остальные детали трогать не рекомендуется.
3. Убедитесь, что винт отвертки надежно закручен.
4. Не применяйте инструмент в условиях повышенной влажности.
5. При работе с прибором учитывайте его технические характеристики и ограничения.

https://youtube.com/watch?v=ZYVfSu7cn70

Как индикаторной отверткой определить «фазу» и «ноль»?

Существует два метода выполнения данной задачи. Рассмотрим их на примере проверки розетки с помощью индикаторной отвертки. Для этого применяется контактный способ. Необходимо прикоснуться щупом устройства к клемме розетки. Если лампочка загорится, это указывает на наличие «фазы», а если нет – значит, это «ноль». Точно так же можно определить «фазу» в проводе, просто приложив щуп прибора к нему. Обратите внимание, что если проверяемый объект отключен от сети или цепь разорвана, индикатор не будет светиться, даже если «фаза» присутствует.

Как найти проводку в стене индикаторной отверткой?

Существует несколько методов проверки наличия проводки:

1. Контактный метод. Это наиболее простой способ, позволяющий с помощью индикаторной отвертки обнаружить провод в стене. Необходимо прикоснуться жалом отвертки к поверхности и провести ею по стене. Если в стене присутствует провод, индикатор загорится.

2. Бесконтактный метод. В этом случае нужно держать инструмент за жало и прикладывать его торцевой частью к стене. Если в стене есть провод, индикатор сработает.

Тем не менее, поиск проводки с использованием индикаторной отвертки имеет свои недостатки:

1. При трении устройства о поверхность может возникнуть статическое электричество, что приведет к ложным срабатываниям.
2. Наличие арматуры в стене может исказить сигнал.
3. Неправильное срабатывание или погрешность прибора могут быть вызваны небольшой глубиной его чувствительности – всего 1,5-2 см. Если провод находится глубже или расположен в канале, реакция инструмента может оказаться неинформативной.

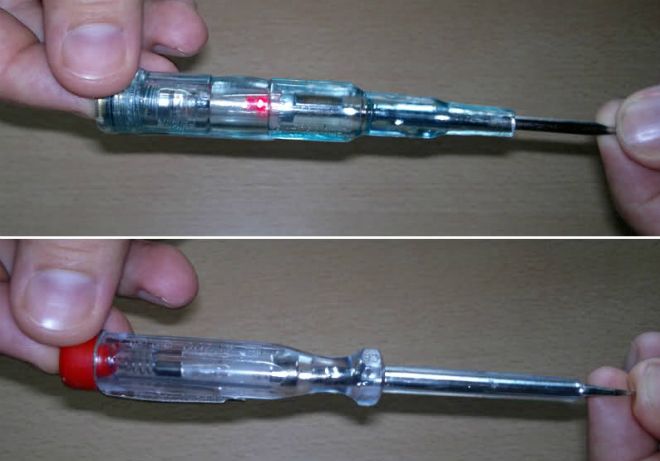

Почему индикаторная отвертка светится на всех проводах?

Иногда, проверяя электрическую систему, специалист замечает, что индикаторный прибор светится, даже если этого не должно происходить. Это указывает на то, что в проводке присутствуют две «фазы» вместо «нуля» и «фазы». В редких случаях это может быть связано с неправильной работой электронной индикаторной отвертки, однако, если вы уверены в ее исправности, стоит искать причину в электрической сети. Существует несколько факторов, которые могут привести к такому явлению:

1. Обрыв «нуля. Это может произойти на входе проводки в квартиру, в электрощите или в распределительной коробке в комнате. Если обрыв произошел в щитке, освещение в квартире отключится, но розетки будут продолжать функционировать. При обрыве «нуля» в комнате свет погаснет только в этом помещении.
2. Старая проводка и использование предохранителей вместо автоматических выключателей. Если срабатывает один предохранитель, «фаза» может появиться в нескольких розетках. Чтобы избежать этой ситуации, рекомендуется обновить проводку на современную с установкой нулевой шины.
3. Механическое повреждение. Это может произойти, например, если вбить гвоздь в стену, где проходит проводка. Чтобы избежать таких инцидентов, перед проведением работ стоит проверить, нет ли проводов в стене.

Не работает индикаторная отвертка – причина

Если устройство работает на батарейках, одной из причин его неисправности может быть разрядка элементов питания. Однако это не единственная возможная проблема, из-за которой электропробник может не функционировать:

1. Неисправность резистора или других компонентов устройства.
2. Потеря контакта между деталями прибора.
3. Поломка индикаторной лампы.
4. Повреждение корпуса устройства, что делает его небезопасным для эксплуатации.

Советы по безопасному использованию индикаторной отвертки

Индикаторная отвертка – это инструмент, который используется для определения наличия электрического тока в проводах и электрических устройствах. Несмотря на свою простоту, она играет важную роль в обеспечении безопасности при работе с электричеством. Чтобы избежать несчастных случаев и обеспечить эффективное использование индикаторной отвертки, следует учитывать несколько важных рекомендаций.

Во-первых, перед началом работы с индикаторной отверткой всегда убедитесь, что вы находитесь в сухом месте и используете обувь с изолирующей подошвой. Это поможет предотвратить случайные замыкания и защитит вас от поражения электрическим током.

Во-вторых, перед тем как проверять проводку, убедитесь, что индикаторная отвертка исправна. Для этого можно протестировать её на известном источнике тока. Если индикатор не светится, возможно, батарея разряжена или сам инструмент повреждён.

Также важно помнить, что индикаторная отвертка предназначена для работы с низковольтными цепями. Не используйте её для проверки высоковольтных проводов, так как это может привести к серьезным травмам или даже летальному исходу.

При использовании индикаторной отвертки старайтесь держать её за изолированную часть. Это минимизирует риск поражения током в случае, если вы случайно коснетесь оголенного провода. Не прилагайте слишком много усилий при проверке проводов, чтобы избежать повреждения инструмента или проводки.

Кроме того, всегда работайте с индикаторной отверткой в перчатках, особенно если вы не уверены в состоянии проводки. Это добавит дополнительный уровень защиты и снизит риск получения электрического удара.

Наконец, после завершения работы с индикаторной отверткой, убедитесь, что вы отключили все источники питания, прежде чем приступать к дальнейшим действиям с проводкой или электрическими устройствами. Это поможет избежать случайного включения тока и обеспечит вашу безопасность.

Вопрос-ответ

Как работает Индикаторная отвертка?

Работа индикаторной отвёртки в разных режимах. Цепь замыкается пальцем, щуп прикладывается к тестируемому проводу. Результат получается поверхностный: фиксирует наличие или отсутствие напряжения.

Почему нельзя использовать индикаторную отвертку?

Электрический ток, который протекает через индикаторную отвертку, не опасен для человека. Это обусловлено наличием сопротивления резистора. К минусам данного пробника относится присутствие повышенного уровня индикации – от 60 вольт. При меньшем значении напряжения не имеет смысла использовать такое устройство.

Какие бывают индикаторные отвертки?

По виду индикации можно выделить следующие виды индикаторных отвёрток: светодиодные, с неоновой лампой, с ЖК-дисплеем и звуковые. Прозвонка цепей – возможность индикаторов определять наличие либо отсутствие контакта между проводами.

Советы

СОВЕТ №1

Перед использованием индикаторной отвертки всегда проверяйте ее работоспособность на известном источнике напряжения. Это поможет убедиться, что инструмент функционирует правильно и обеспечит вашу безопасность во время работы.

СОВЕТ №2

Выбирайте индикаторную отвертку с подходящим диапазоном напряжения для ваших нужд. Существуют модели, которые могут определять как низкое, так и высокое напряжение, поэтому важно знать, с каким оборудованием вы будете работать.

СОВЕТ №3

Обратите внимание на качество материала и сборки индикаторной отвертки. Инструменты из прочных и износостойких материалов прослужат дольше и обеспечат более точные результаты при работе с электрическими системами.

СОВЕТ №4

Не забывайте о правилах безопасности при работе с электричеством. Используйте индикаторную отвертку только в сухих условиях и избегайте работы с ней, если у вас есть сомнения в своих навыках или знаниях.
