Лазерный уровень – что это такое, устройство, принцип работы, характеристики, разные виды и их применение

Лазерный уровень — важный инструмент для строителей и ремонтников, упрощающий выравнивание и разметку. В статье рассмотрим устройство и принцип работы лазерного уровня, его характеристики и виды, а также рекомендации по выбору, функции и использованию штатива. Также представим рейтинг лучших моделей и советы по проверке их точности. Эта информация поможет вам сделать осознанный выбор и эффективно использовать лазерный уровень в проектах.

Что такое лазерный уровень?

Инструмент подходит как для домашних, так и для профессиональных задач. Лазерный нивелир или уровень – это устройство, которое помогает создать идеально ровные вертикальные или горизонтальные поверхности. Границы линий отображаются с помощью светового луча, который может быть красного или зеленого цвета. Этот прибор активно используется как в строительстве, так и при проведении внутренних отделочных работ. Используя лазерный уровень, человек может значительно сократить время, затрачиваемое на выполнение задач.

С управлением этим устройством справятся даже те, кто не имеет опыта в строительстве. В инструкции к прибору изложены простые и понятные шаги по его использованию. Все модели отличаются высокой точностью и способны ускорить процесс выполнения строительных работ. Хотя профессиональные варианты могут быть недоступны для большинства пользователей из-за своей стоимости, для выполнения простых задач подойдут более доступные лазерные уровни, цена которых значительно ниже.

Лазерный уровень представляет собой современный инструмент, который значительно упрощает процесс выравнивания и разметки. Эксперты отмечают, что устройство работает на основе лазерной технологии, проецируя горизонтальные и вертикальные линии на поверхность. Это позволяет пользователям точно устанавливать элементы конструкции, такие как двери, окна и мебель.

Среди характеристик лазерных уровней выделяют точность, дальность действия и возможность работы в различных условиях освещения. Существуют разные виды лазерных уровней: от простых точечных до более сложных ротационных моделей, которые обеспечивают 360-градусное покрытие.

Специалисты подчеркивают, что выбор конкретного типа зависит от задач, которые необходимо решить. Например, для домашних работ подойдет недорогой уровень, тогда как профессиональные строители часто используют более сложные устройства для обеспечения высокой точности и эффективности.

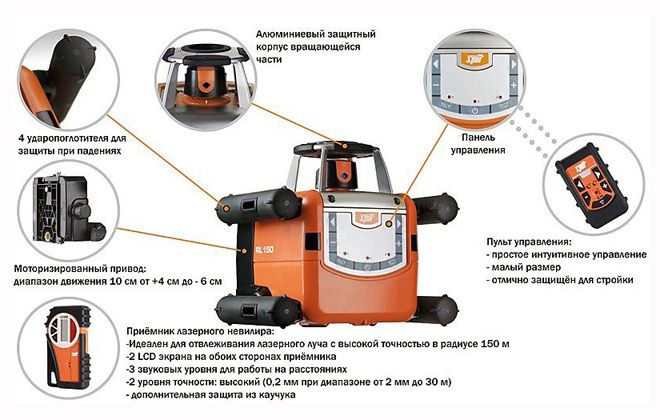

Устройство лазерного луча

Прибор состоит из нескольких ключевых компонентов. Нивелир имеет защитный корпус, который оберегает внутренние механизмы от повреждений, загрязнений и влаги. К основным элементам лазерного уровня относятся:

• источник света, который создает лазерные лучи;
• оптическая система, включающая линзы и призмы;
• установочный механизм, состоящий из винтов, треноги и штатива;
• система питания, представленная батарейками или никель-кадмиевыми аккумуляторами.

Лазерный уровень может функционировать до 10 часов без необходимости подзарядки. Панель управления устройства состоит из кнопок, каждая из которых выполняет свою уникальную функцию. Прибор также оснащен световыми индикаторами, которые информируют о состоянии батареи и других важных параметрах. Лучи, создаваемые устройством, видны на расстоянии нескольких десятков метров. Модели с призмовыми элементами преобразуют световой поток в четкие линии.

Интересные факты

Вот несколько интересных фактов о лазерных уровнях:

1. Принцип работы: Лазерный уровень использует лазерный диод для создания четкой и яркой линии света, которая проецируется на поверхность. Это позволяет строителям и ремонтникам точно выравнивать объекты по горизонтали или вертикали. Современные модели могут иметь автоматическую компенсацию наклона, что делает их еще более удобными в использовании.

2. Разнообразие видов: Существуют различные типы лазерных уровней, включая одно- и многолинейные уровни, а также вращающиеся лазеры. Однолинейные уровни идеально подходят для простых задач, таких как выравнивание картин или полок, в то время как вращающиеся лазеры могут создавать 360-градусные линии, что делает их идеальными для больших строительных площадок.

3. Применение в разных сферах: Лазерные уровни находят применение не только в строительстве, но и в других областях, таких как садоводство (для выравнивания грядок), установка окон и дверей, а также в театральном дизайне для точного размещения освещения и сценических элементов. Это делает их универсальным инструментом для профессионалов и любителей.

Принцип работы лазерного уровня

Работа устройства основывается на взаимодействии двух или трех лучей. В более продвинутых моделях их количество может достигать девяти. Принцип действия лазерного уровня зависит от его конструкции. Световой луч проходит через уникальную систему фокусировки, преобразуясь в прямую линию, плоскость или точку. С помощью этого луча на поверхности, подлежащей измерению, наносятся необходимые разметки, что позволяет выполнять строительные работы с высокой точностью.

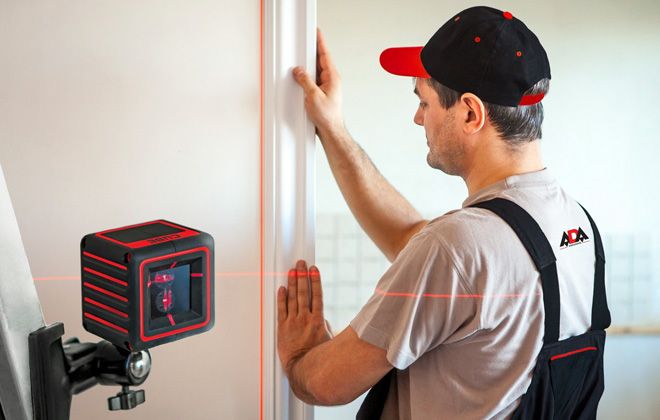

Характеристики лазерных уровней

На рынке строительных инструментов представлено множество моделей. Чтобы разобраться в их функционале и возможностях, важно изучить технические характеристики каждого устройства. К ним относятся:

1. Дальность измерений. Некоторые профессиональные приборы могут работать на расстоянии до 300 м, однако у большинства моделей этот показатель составляет не более 20 м. Чем выше дальность, тем больше возможностей предоставляет инструмент.
2. Количество лучей. Обычно стандартное количество лучей для приборов составляет 5, но это значение может варьироваться в зависимости от характеристик устройства. Чем больше лучей генерирует оптический нивелир, тем эффективнее он справляется с более сложными условиями.
3. Метод выравнивания и возможность его отключения. В некоторых моделях выравнивание необходимо выполнять вручную, в то время как в других оно осуществляется автоматически. Автоматическая регулировка обеспечивает более точные измерения, тогда как ручная настройка может быть менее удобной и увеличивает риск ошибок.
4. Точность измерений. В зависимости от этого параметра приборы делятся на бытовые, полупрофессиональные и профессиональные. Бытовые модели допускают погрешность до 8 мм на 10 м, полупрофессиональные – до 5 мм, а профессиональные – до 3 мм.
5. Тип питания. Нивелиры могут работать как от аккумуляторов, так и от батареек. Модели с аккумуляторами обычно имеют более длительное время работы без подзарядки – до 20 часов.

Виды лазерного уровня

Все устройства можно классифицировать на три категории в зависимости от их конструкции и метода создания световых лучей. Лазерные уровни бывают:

• точечные;
• ротационные;
• линейные.

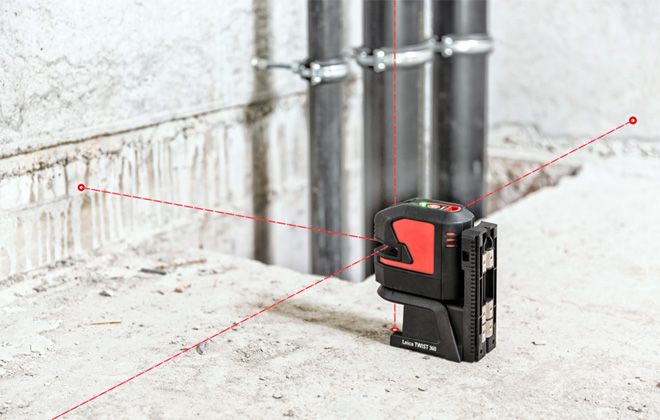

Точечный лазерный уровень

Конструкция данного типа является наиболее простой. Точечный уровень не оснащен вращающимся излучателем, поэтому световой луч отображается на поверхности в виде точки. Дальность действия такого устройства может варьироваться от 70 м (без улавливателя) до 400 м. С помощью лазерного строительного уровня можно создавать четкие отметки в различных плоскостях помещения: на стенах, потолке или полу. Это устройство применяется для разметки в больших производственных залах, на складах и в торговых центрах.

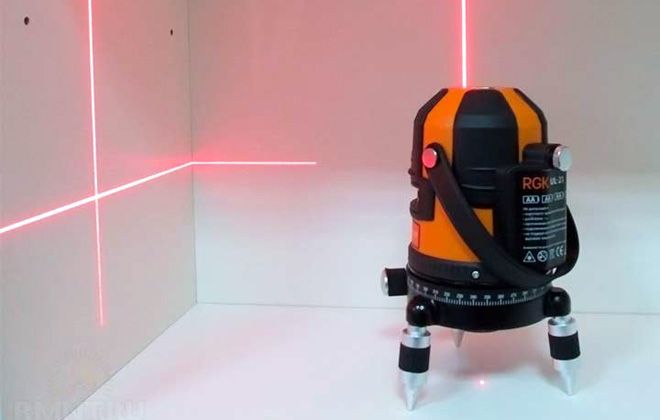

Крослайнер

Этот лазерный уровень известен как линейный. Он широко востребован среди пользователей благодаря своей высокой точности измерений и доступной цене. Лазерный луч устройства преобразуется на поверхности в одну четкую линию. В некоторых моделях можно увидеть две перпендикулярные линии или дополнительные точки. Дальность действия крослайнера составляет 30 метров, что вполне достаточно для выполнения различных монтажных и строительных задач. Одной из ключевых функций, которой обладают многие из этих приборов, является автоматическое выравнивание.

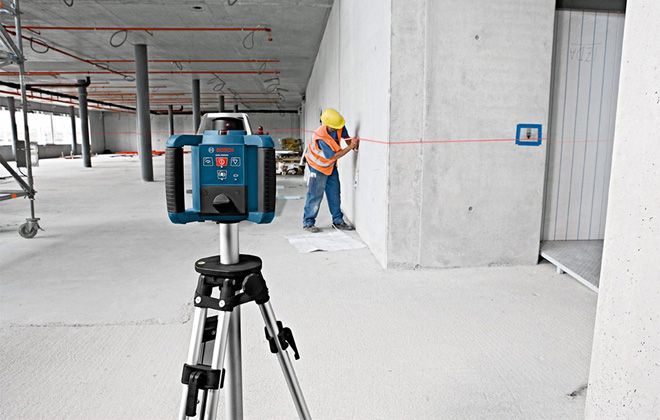

Ротационный лазерный уровень

Эти устройства могут выполнять множество функций. Ротационный нивелир представляет собой профессиональный уровень. Уникальность данного прибора заключается в наличии вращающегося излучателя. Световой поток охватывает область в радиусе 360° и способен создавать линию на расстоянии до 400 метров. Кроме того, ротационный нивелир может выполнять и другие задачи:

• определять расстояние между двумя точками;
• осуществлять разметку крупных строительных объектов;
• применяться в процессе монтажных работ.

Как выбрать лазерный уровень?

Выбор конкретной модели лазерного уровня зависит от необходимых функций, которые потребуются пользователю. Нет смысла переплачивать за дополнительные возможности, если они не будут использоваться в процессе работы. Обратите внимание на следующие характеристики перед покупкой:

1. Точность измерений. Профессиональный лазерный уровень обеспечивает погрешность не более 0,2 мм на 1 м. Такой прибор рекомендуется для строительных работ в просторных помещениях. Если же вы ищете устройство для домашнего использования, подойдет уровень с погрешностью 0,3 мм.
2. Температурный диапазон. Если планируется работа на улице в холодное время года, лучше выбрать модели, которые могут функционировать при низких температурах. В обычных условиях достаточно диапазона от +5 до +40°С.
3. Дальность луча. Для домашних нужд подойдут уровни с дальностью до 50 м. Приборы с большей дальностью лучше использовать для работ на больших площадях или в открытых пространствах.
4. Цвет луча. Лазерные уровни могут излучать красные или зеленые лучи. Модели с красным лучом обычно стоят дешевле, в то время как зеленые лучи обеспечивают более четкое изображение и потребляют больше энергии.
5. Функциональные возможности. Некоторые устройства имеют дополнительные функции, такие как самовыравнивание и автоматическое отключение. Их стоит приобретать только в том случае, если вы часто и активно работаете с лазерными уровнями.

https://youtube.com/watch?v=1Qr3Ohyc9yk

Функции лазерных уровней

Если устройство используется редко, стоит обратить внимание на модели с минимальным набором функций. С помощью базового прибора можно качественно установить полки или оклеить стены обоями. Для таких задач не нужны функции самовыравнивания. Простые устройства создают один слабый луч, который вполне подходит для работы при естественном освещении и на улице.

При выборе лазерного уровня для укладки плитки и строительства помещений следует подойти более внимательно. Для сложных задач стандартные модели не подойдут. Необходимо инвестировать в устройство, способное одновременно создавать две линии – горизонтальную и вертикальную. Если строительство и ремонт являются повседневными занятиями, рекомендуется выбирать модели с высокой мощностью генерации луча и дополнительными функциями, такими как самовыравнивание и возможность отключения.

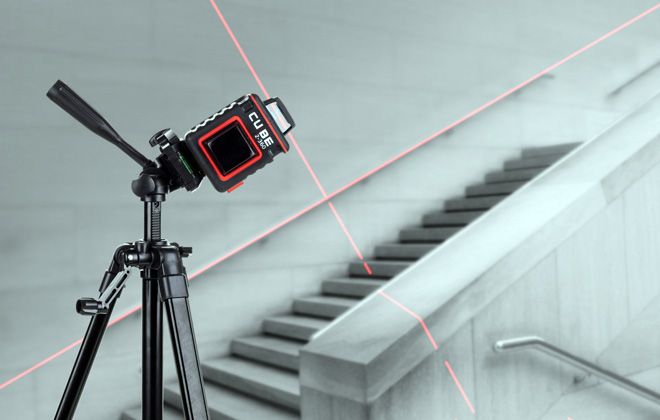

Штатив для лазерного уровня

Подставка для нивелира состоит из основания и штативной головки. Обычно бюджетные штативы имеют цельную конструкцию, в то время как профессиональные модели могут включать дополнительные съемные компоненты. Лазерный уровень фиксируется на треноге с помощью винта. Ключевым преимуществом подставки является возможность регулировки высоты. Это позволяет использовать прибор на неровных поверхностях и даже на ступенях.

Рейтинг лазерных уровней

Оптимальные устройства – это те, которые наилучшим образом соответствуют соотношению «цена-качество». Представляем рейтинг самых востребованных лазерных уровней:

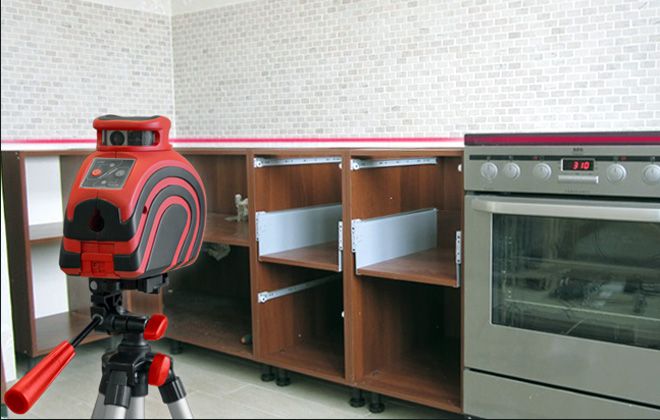

1. Condtrol Unix – профессиональный нивелир. Это устройство минимизирует вероятность ошибок благодаря высокочастотному маятниковому компенсатору. Яркий лазерный луч способен охватывать площади радиусом до 80 м. Средняя цена нивелира составляет $140.
2. ADA Ultraliner – профессиональный лазерный уровень. Прибор обладает практически всеми необходимыми функциями и идеально подходит для разметки различных поверхностей. Яркий лазерный луч может работать на расстоянии до 70 м. Стоимость устройства – $210.
3. Лазерный уровень Bosch. Этот прибор может одновременно проецировать горизонтальные и вертикальные линии. Его используют при установке натяжных потолков, прокладке труб и в других работах. Максимальная дальность измерения составляет 50 м, поэтому его лучше применять в небольших помещениях. Средняя цена изделия – $280.

Как проверить лазерный уровень на точность?

Аппарат требует регулярного контроля в процессе его использования. Проверить «вертикальность» устройства достаточно просто. Для этого нужно натянуть отвес и направить лазерный луч точно по его линии. Однако лазерный уровень или нивелир может потерять горизонтальное положение, и проверить его по этому параметру будет сложнее. Для этого следует прикрепить лист бумаги к дверной раме и направить на него лазерный луч так, чтобы он отражался с обеих сторон листа. На бумаге ставятся метки, после чего нивелир перемещается на 180°. Показания лазера в этой новой позиции должны совпадать хотя бы с одной из ранее сделанных отметок.

https://youtube.com/watch?v=5mOPqMSn658

Как пользоваться лазерным уровнем?

Работа с лазерным уровнем не представляет особой сложности. Процесс зависит от конкретных задач, которые необходимо выполнить. Лазерный уровень с зеленым лучом подходит для различных видов работ, так как обеспечивает четкое изображение и долго сохраняет заряд. Тем, кто впервые использует данный прибор, рекомендуется проконсультироваться с опытными специалистами или внимательно изучить инструкцию. Чтобы лучше понять, для чего нужен лазерный уровень и как с ним работать, рассмотрим несколько примеров:

1. Укладка плитки. Для достижения качественного результата нивелир переключают в режим крестовой проекции. Рабочим будет проще ориентироваться на отметку в виде креста. Точно так же осуществляется укладка плитки на пол.
2. Поклейка обоев. Лазерный уровень помогает правильно ориентироваться на вертикальной плоскости и корректно расположить первую полосу. При поклейке обоев прибор включают в режим вертикальной проекции.
3. Монтаж перегородок. Нивелир устанавливают параллельно стене или полу, где будет монтироваться перегородка. По лучу лазера делают разметку. На этом уровне устанавливаются направляющие для перегородок.

https://youtube.com/watch?v=1L5acEhJhYg

Лазерный уровень своими руками

Создать прибор можно своими руками. Для этого вам понадобятся деревянный брусок, картонная труба, клеевой пистолет и лазерная указка. Последнюю можно найти в хозяйственных магазинах или заказать через интернет. Вот пошаговая инструкция по изготовлению зеленого лазерного уровня:

1. Возьмите деревянный брусок длиной 20 см и толщиной 3 мм, затем приклейте к нему картонную трубу с помощью клеевого пистолета. Убедитесь, что указка надежно фиксируется внутри трубы.
2. На один конец трубки приклейте небольшой моторчик (например, от игрушечной машинки). Для его питания припаивайте мини-выключатель к проводам клеммы.
3. Закрепите батарею питания на бруске.
4. Подберите провод нужной длины, чтобы соединить выключатель с мотором.
5. На маленьком зеркале проведите поперечную линию и приклейте к ней стержень от ручки или палочку от чупа-чупса. Встроенную трубочку установите на мотор вашего самодельного лазерного уровня.

https://youtube.com/watch?v=Z1yhuFGB9GQ

Преимущества и недостатки лазерных уровней

Лазерные уровни стали неотъемлемым инструментом в строительстве и ремонте благодаря своей точности и удобству использования. Однако, как и любое другое оборудование, они имеют свои преимущества и недостатки, которые стоит учитывать при выборе и использовании.

Преимущества лазерных уровней

• Высокая точность: Лазерные уровни обеспечивают точность измерений до миллиметра, что делает их идеальными для выполнения работ, требующих высокой степени аккуратности.
• Удобство использования: Лазерные уровни просты в эксплуатации. Большинство моделей имеют интуитивно понятный интерфейс, что позволяет быстро освоить их даже новичкам.
• Широкий диапазон применения: Лазерные уровни подходят для различных задач, включая выравнивание, разметку, установку плитки, монтаж гипсокартонных конструкций и многое другое.
• Видимость: Лазерные лучи хорошо видны даже при ярком освещении, особенно если используются модели с зеленым лазером, что облегчает работу в условиях недостаточной освещенности.
• Автоматическая нивелировка: Многие современные лазерные уровни оснащены функцией автоматической нивелировки, что позволяет значительно сократить время на подготовку к работе.
• Компактность и портативность: Лазерные уровни обычно имеют небольшой размер и вес, что делает их удобными для транспортировки и использования в различных условиях.

Недостатки лазерных уровней

• Чувствительность к внешним условиям: Лазерные уровни могут быть менее эффективными в условиях яркого солнечного света или при наличии сильных отражающих поверхностей, что может затруднить видимость лазерного луча.
• Цена: Качественные лазерные уровни могут стоить значительно дороже, чем традиционные уровни, что может быть препятствием для некоторых пользователей.
• Необходимость в обслуживании: Лазерные уровни требуют регулярного обслуживания и калибровки для поддержания точности, что может быть неудобно для пользователей.
• Электронные компоненты: Лазерные уровни содержат электронные компоненты, которые могут выйти из строя при неправильном использовании или падении, что может привести к дополнительным расходам на ремонт или замену.
• Зависимость от источника питания: Большинство лазерных уровней работают от батарей или аккумуляторов, что требует регулярной замены или подзарядки, что может быть неудобно в процессе работы.

В заключение, лазерные уровни представляют собой мощный инструмент, который значительно упрощает процессы выравнивания и разметки. Однако, перед их покупкой, важно учитывать как преимущества, так и недостатки, чтобы выбрать наиболее подходящую модель для ваших нужд и условий работы.

Вопрос-ответ

Как работает лазерный уровень?

Лазерный уровень использует лазерный диод для создания видимого луча, который проецируется на поверхность. Устройство включает в себя систему призм и линз, которые помогают формировать и направлять лазерный луч. При установке на ровной поверхности или с помощью штатива, лазерный уровень обеспечивает горизонтальные и вертикальные линии, что позволяет точно выравнивать объекты.

Какие существуют виды лазерных уровней?

Существует несколько типов лазерных уровней, включая точечные, линейные и ротационные. Точечные уровни проецируют одну или несколько точек, линейные создают горизонтальные или вертикальные линии, а ротационные уровни вращаются вокруг своей оси, создавая 360-градусные линии, что делает их идеальными для больших площадей.

На что обратить внимание при выборе лазерного уровня?

При выборе лазерного уровня важно учитывать его точность, диапазон работы, вид лазера (красный или зеленый), а также наличие дополнительных функций, таких как самовыравнивание и возможность работы в условиях яркого света. Также стоит обратить внимание на прочность и защиту устройства от внешних факторов, если планируется использование в сложных условиях.

Советы

СОВЕТ №1

Перед покупкой лазерного уровня определите, для каких именно задач он вам нужен. Существуют разные виды уровней, такие как точечные, линейные и вращающиеся. Убедитесь, что выбранный вами уровень соответствует вашим требованиям, будь то для строительных работ, ремонта или установки мебели.

СОВЕТ №2

Обратите внимание на характеристики лазерного уровня, такие как диапазон работы, точность и видимость лазерной линии. Чем больше диапазон и выше точность, тем удобнее будет работать с инструментом. Также учтите, что яркость лазера важна для работы в условиях яркого освещения.

СОВЕТ №3

Не забывайте о дополнительных функциях, которые могут значительно упростить работу с лазерным уровнем. Например, наличие встроенного приемника позволяет использовать уровень на больших расстояниях, а возможность автоматической нивелировки экономит время и усилия при настройке инструмента.

СОВЕТ №4

При использовании лазерного уровня всегда следите за его состоянием и храните его в защитном чехле. Это поможет избежать повреждений и продлит срок службы инструмента. Регулярно проверяйте его точность, особенно если вы используете уровень в профессиональных целях.
