Муфта гебо – что это такое, устройство, принцип работы, где применяется, разновидности и особенности

Муфта гебо — специализированное соединительное устройство, используемое в системах водоснабжения и отопления. В статье рассмотрим устройство, принцип работы, разновидности и области применения муфты гебо. Знание характеристик, размеров и сроков службы этого элемента поможет выбрать оптимальное решение для ремонта и монтажа трубопроводов, что важно для надежности и долговечности систем.

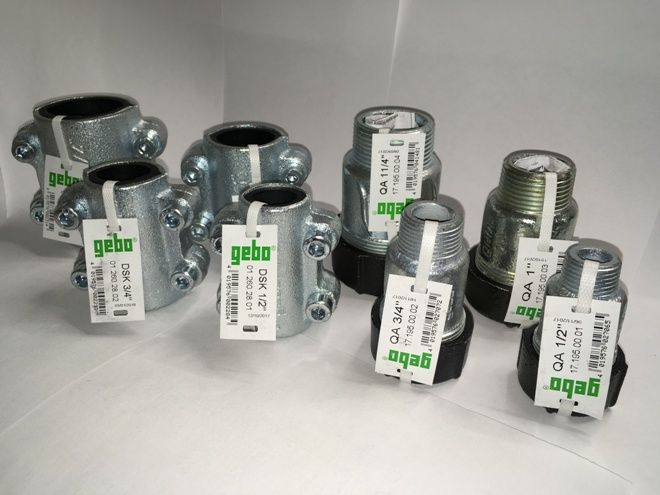

Что такое муфта гебо?

Современные фитинги значительно облегчают процесс выполнения слесарных работ. Рассмотрим подробнее, как выглядит муфта гебо и какую пользу она приносит. Этот элемент предназначен для создания компрессионного соединения между металлическими или ПВХ трубами. Такие устройства позволяют проводить монтажные работы без необходимости использования традиционных резьбовых соединений, пакли, уплотнительных лент или сварочного оборудования. Надежное и герметичное соединение можно выполнить всего за несколько минут, используя обычные газовые или разводные ключи.

Преимущества муфты гебо:

1. Быстрый монтаж.
2. Отсутствие необходимости в сварке.
3. Не требуется нарезка резьбы.
4. Легкость в соединении.
5. Подходит для работы в ограниченных пространствах.
6. Разборное соединение.
7. Фитинги GEBO можно использовать многократно.
8. Не нужны специальные инструменты.

Недостатки муфты гебо:

1. Существуют ограничения по температуре и давлению в системе.
2. Рекомендуется использовать в основном как временное решение для ремонта или установки труб.
3. Не стоит устанавливать устройство на участках, где возможны значительные нагрузки на растяжение.
4. Относительно высокая цена.

Муфта гебо представляет собой устройство, предназначенное для соединения и передачи вращающего момента между валами. Эксперты отмечают, что основным преимуществом муфт гебо является их способность компенсировать осевые и радиальные смещения, что значительно увеличивает срок службы оборудования. Устройство состоит из двух полумуфт, соединенных эластичными вставками, которые обеспечивают необходимую гибкость и амортизацию.

Принцип работы муфты основан на передаче крутящего момента через эластичные элементы, что позволяет снижать вибрации и удары, возникающие в процессе работы. Такие муфты широко применяются в различных отраслях, включая машиностроение, автомобильную промышленность и энергетический сектор. Разновидности муфт гебо могут отличаться по материалу, размеру и конструкции, что позволяет выбрать оптимальный вариант для конкретных условий эксплуатации. Эксперты подчеркивают, что правильный выбор и установка муфты гебо способствуют повышению надежности и эффективности работы механических систем.

https://youtube.com/watch?v=8Jd802uRIzM

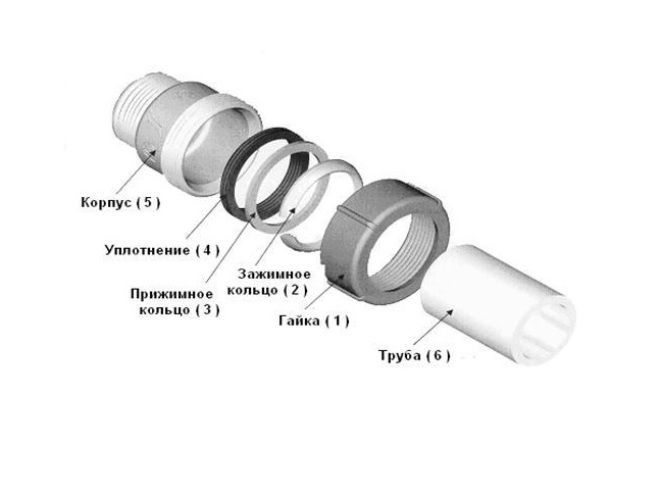

Муфта гебо – устройство

Удачная конструкция позволяет многократно использовать фитинг и заменять его элементы при их износе. Наиболее прочными частями муфты являются корпус и зажимная гайка. Перед покупкой важно проверить комплектность, убедиться в отсутствии дефектов на поверхности фитинга, а также оценить качество уплотнителей и резьбы. Соединения гебо для труб включают в себя следующие компоненты:

1. Зажимная гайка (в некоторых конструкциях предусмотрены две гайки на обоих концах муфты).
2. Разрезанное коническое зажимное кольцо.
3. Стальное прижимное кольцо.
4. Уплотнительный контур.
5. Корпус муфты.

Интересные факты

1. Принцип работы: Муфта гебо работает по принципу передачи вращающего момента между двумя валами, используя специальные элементы, которые обеспечивают надежное соединение. Она состоит из двух частей, которые соединяются с помощью эластичных вставок или пружин, что позволяет компенсировать небольшие осевые и радиальные смещения, а также снижает вибрации и шум.

2. Широкая область применения: Муфты гебо находят применение в различных отраслях, включая машиностроение, автомобилестроение и промышленность. Их используют в трансмиссиях, насосах, компрессорах и других механизмах, где требуется надежная передача мощности и возможность компенсации смещений.

3. Разновидности: Существует несколько типов муфт гебо, включая муфты с эластичными вставками, которые обеспечивают амортизацию и защиту от ударных нагрузок, и жесткие муфты, которые обеспечивают более жесткое соединение. Также существуют муфты с возможностью быстрого разъединения, что упрощает обслуживание и замену компонентов в механизмах.

https://youtube.com/watch?v=wUSta89GIRY

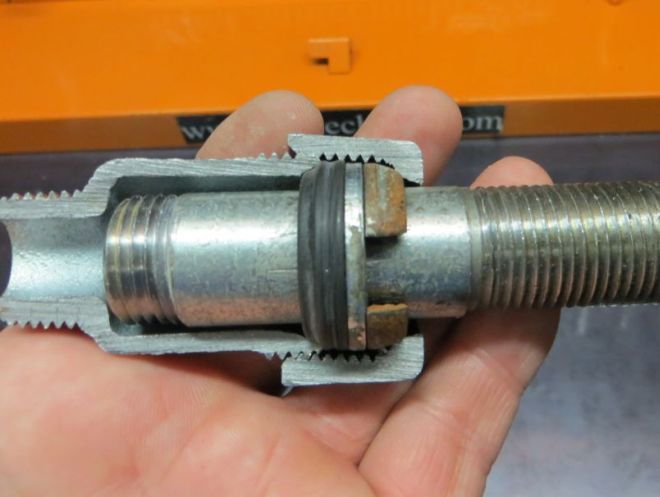

Муфта гебо – принцип работы

Герметичность соединения с помощью этого устройства достигается благодаря одновременному плотному обжиму резинового уплотнителя, который располагается на поверхности трубы и корпуса фитинга. При закручивании гайки обжимное кольцо надежно вжимает резинку и прижимное кольцо внутрь корпуса. При правильной сборке и достаточной затяжке соединительная муфта гебо формирует прочное компрессионное соединение. В зависимости от конструкции, на обратной стороне фитинга может находиться либо внутренняя, либо наружная резьба, предназначенная для подключения к магистрали.

Где применяется муфта гебо?

Современные технологии порой вызывают у пользователей сомнения в качестве их установки. Часто задаются вопросы о возможности применения муфты гебо в системах отопления и о том, как горячая вода может повлиять на срок службы соединения. Рассмотрим несколько ситуаций, в которых использование данного типа фитингов будет оправданным:

1. Установка в системах отопления.
2. Прокладка трубопровода для горячей воды с температурой до 80℃.
3. Временное соединение старых труб, когда нет возможности нарезать резьбу или выполнить сварку.
4. Удлинение трубопровода или замена устаревшего участка.
5. Компрессионная муфта гебо отлично подходит для устранения протечек.
6. Создание отводов на уже существующем трубопроводе.

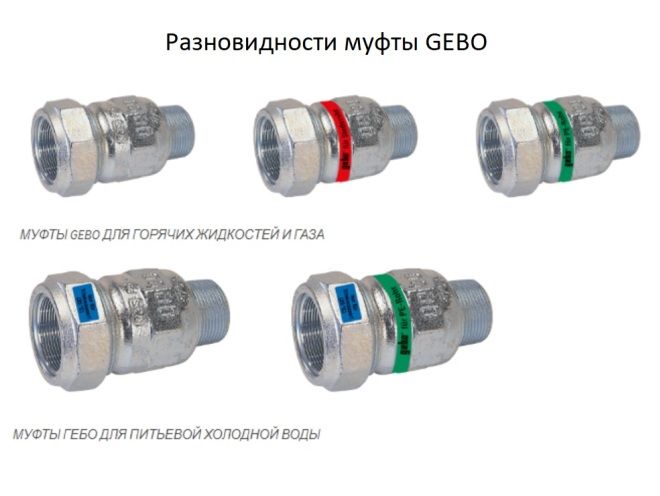

Муфта гебо – разновидности

В слесарных работах применяются двусторонние компрессионные фитинги и тройники, которые имеют различные комбинации конструкций выходных отверстий. В зависимости от маркировки можно выделить следующие типы муфт GEBO:

1. Фитинги без цветового кода – предназначены для водопроводов с температурой жидкости от 20 до 75℃.
2. Фитинги GEBO с зеленой полосой – используются для ПВХ труб, пневматических систем и водоснабжения.
3. Муфты GEBO с желтой маркировкой – предназначены исключительно для газопроводов.
4. Муфты GEBO с синей маркировкой – подходят для систем питьевого водоснабжения с холодной водой.
5. Фитинги с красной маркировкой – предназначены для подачи масла при температуре до 40℃ и для отопительных систем до 85℃.

Теперь рассмотрим различные виды муфт GEBO с учетом их конструктивных особенностей:

1. Обжимная муфта GEBO с наружной резьбой.
2. Муфта с внутренней резьбой.
3. Муфты GEBO с двумя зажимными кольцами.
4. Муфта-тройник с зажимными кольцами.
5. Муфта GEBO с двумя зажимными кольцами и внутренней резьбой.

Муфта гебо – характеристики

Универсальное устройство обладает впечатляющими характеристиками, что позволяет его применять для решения различных слесарных задач. Широкий диапазон размеров подсоединяемых трубопроводов делает его подходящим как для водопроводных систем, так и для систем с сжатым воздухом. Рассмотрим ключевые особенности обжимной муфты гебо:

1. Проходной диаметр – от 15 до 50 мм.
2. Длина муфты – от 61 до 190 мм.
3. Ширина соединителя – от 42 до 92 мм.
4. Материал корпуса и зажимной гайки – ковкий чугун по стандарту DIN EN 1563.
5. Материал зажимного и прижимного кольца – Ст 37-2.
6. Максимальная температура рабочей жидкости – до 80℃.
7. Диапазон давления рабочей среды в системе – до 10 атм.
8. При установке на газопроводах с давлением до 4 атм.
9. Максимально допустимое кратковременное повышение температуры среды – до 110℃.

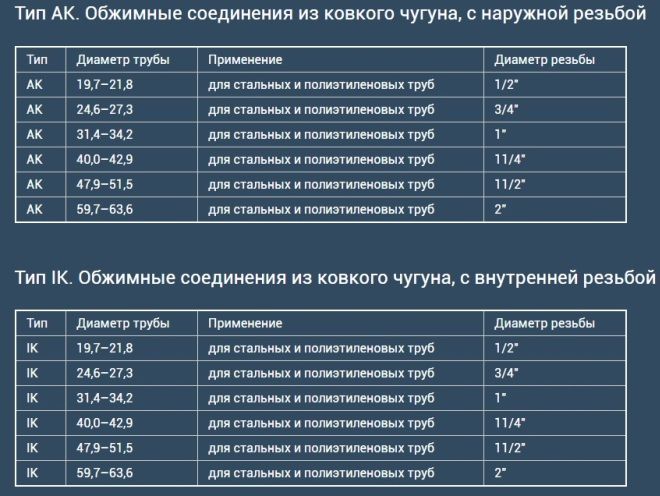

Муфты гебо – размеры

Основным критерием при выборе данного фитинга является внешний диаметр подключаемой трубы. При работе со старыми системами необходимо точно измерить размеры патрубков, так как они могут значительно изнашиваться под воздействием коррозии. Разница между фактическими и паспортными значениями не должна превышать 1,5 мм. Стандартная ремонтная муфта гебо производится для труб с диаметром от 15 до 50 мм.

Срок службы муфты гебо

Компрессионные муфты этого типа относятся к категории ремонтных устройств, однако при корректной установке они могут обеспечить надежное герметичное соединение на продолжительный срок. Существует множество случаев, когда муфта GEBO исправно функционировала в водопроводных системах на протяжении многих лет, не требуя ремонта до момента демонтажа старых труб. Такие фитинги, как правило, дольше служат в системах холодного водоснабжения, и при отсутствии растягивающих нагрузок могут прослужить до 10 лет. В то же время, при использовании в отопительных системах резиновые уплотнения изнашиваются значительно быстрее.

Установка муфты гебо

Монтаж данного фитинга осуществляется очень легко, соединение трубопровода с использованием этого устройства не требует много времени от специалиста. В процессе работы не нужно использовать сварочные аппараты или какие-либо специальные инструменты. Рассмотрим, как установить муфту гебо самостоятельно:

1. Отрезать трубу под прямым углом.
2. Удалить заусенцы.
3. Сгладить неровности как можно лучше.
4. Очистить старое покрытие.
5. На трубу надеть элементы муфты в следующем порядке: зажимная гайка, обжимное кольцо, распорное кольцо, уплотнитель.
6. Установить расстояние от конца трубы до уплотнителя на 3-5 мм меньше глубины внутренней полости муфты гебо.
7. Вставить трубу в корпус муфты.
8. Надеть муфту гебо на металлическую трубу с зазором 1-1,5 мм.
9. Закрутить зажимную гайку, избегая перекосов и прокручивания трубы.
10. Рекомендуемое усилие затяжки – до 200 Нм.
11. Присоединить вторую часть муфты гебо к трубопроводу.
12. Проверить герметичность системы.

https://youtube.com/watch?v=Ev5ld0trTPU

Аналог муфты гебо

Практичные фитинги получили свое название благодаря компании GEBO ARMATUREN GMBH, которая первой начала выпускать инновационные устройства для соединения трубопроводов. Зажимные муфты под брендом GEBO известны своим высоким качеством и долговечностью, однако их цена может быть довольно высокой. На рынке уже представлено множество аналогичных изделий как отечественного, так и зарубежного производства, работающих по схожему принципу.

Наиболее популярные альтернативы муфт GEBO:

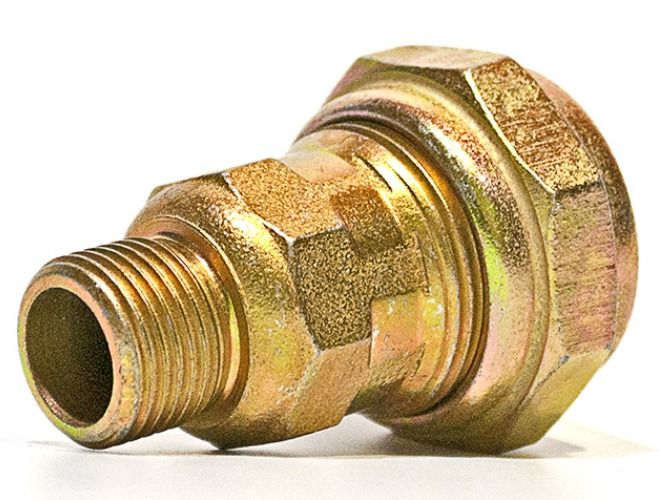

1. Фитинги компании ООО «С.Т.А.» (Россия).
2. Фитинги бренда VALTEC (Россия).
3. Фитинги марки AGAflex (Польша).

Преимущества и недостатки муфты гебо

Муфта гебо, как и любое другое устройство, имеет свои преимущества и недостатки, которые важно учитывать при выборе и использовании. Рассмотрим их подробнее.

Преимущества муфты гебо

• Простота установки: Муфта гебо отличается легкостью монтажа, что позволяет значительно сократить время на установку и наладку системы. Не требуется специального инструмента или сложных манипуляций.
• Надежность соединения: Благодаря конструкции, муфта обеспечивает надежное и герметичное соединение, что минимизирует риск утечек и повреждений в системе.
• Универсальность: Муфты гебо могут использоваться для соединения труб различных материалов, таких как сталь, медь, пластик и другие, что делает их универсальным решением для различных инженерных систем.
• Долговечность: Изготовленные из высококачественных материалов, муфты гебо обладают высокой устойчивостью к коррозии и механическим повреждениям, что обеспечивает долгий срок службы.
• Экономия пространства: Компактные размеры муфты позволяют экономить пространство в установках, что особенно важно в условиях ограниченного пространства.

Недостатки муфты гебо

• Ограниченные условия эксплуатации: Муфты гебо не всегда подходят для работы в условиях высоких температур или давления, что может ограничивать их применение в некоторых системах.
• Чувствительность к неправильной установке: Неправильная установка может привести к утечкам или повреждениям, поэтому важно следовать инструкциям и рекомендациям производителя.
• Стоимость: В некоторых случаях муфты гебо могут быть дороже аналогичных соединительных элементов, что может стать фактором при выборе.
• Необходимость в регулярной проверке: Для обеспечения надежности соединения требуется периодическая проверка состояния муфты, что может потребовать дополнительных затрат времени и ресурсов.

Таким образом, при выборе муфты гебо важно учитывать как ее преимущества, так и недостатки, чтобы обеспечить оптимальное решение для конкретной задачи и условий эксплуатации.

Вопрос-ответ

Что такое муфта Гебо?

Соединительные муфты Gebo (код товара: 33246) позволяют соединять стальные трубы без сварки и нарезки резьбы, сделав тем самым переход с “металла” на полипропиленовые или металлопластиковые трубы, либо соединять стальные трубы между собой.

Можно ли использовать муфту ГЕБО для отопления?

Соединение разборное: при необходимости муфту ГЕБО можно разобрать и повторно использовать. Универсальное применение: муфта ГЕБО подходит для монтажа систем отопления, горячего и холодного водоснабжения, газопроводов и других трубопроводных систем.

Советы

СОВЕТ №1

Перед покупкой муфты Гебо, обязательно ознакомьтесь с техническими характеристиками вашего оборудования. Это поможет выбрать подходящую модель, которая будет соответствовать требованиям по диаметру и материалу трубопроводов.

СОВЕТ №2

При установке муфты Гебо следуйте инструкциям производителя. Правильная установка обеспечит надежное соединение и предотвратит возможные утечки или повреждения в будущем.

СОВЕТ №3

Регулярно проверяйте состояние муфт Гебо в процессе эксплуатации. Обратите внимание на наличие коррозии или повреждений, чтобы своевременно заменить изношенные элементы и избежать аварийных ситуаций.

СОВЕТ №4

Если вы не уверены в своих навыках установки или замены муфты Гебо, обратитесь к профессионалам. Неправильная установка может привести к серьезным проблемам, поэтому лучше доверить эту работу специалистам.
