Вибратор для бетона — важный инструмент в строительстве, обеспечивающий уплотнение бетонной смеси, предотвращая пустоты и увеличивая прочность конструкции. В статье рассмотрим устройство и принцип работы вибраторов, их характеристики и виды, а также рекомендации по выбору и использованию. Вы также узнаете, как сделать вибратор для бетона своими руками, что поможет сэкономить средства и повысить эффективность работ.
Что такое вибратор для бетона?
Цементная смесь может оставаться неоднородной даже после многократного перемешивания, что негативно сказывается на ее качестве. В результате могут возникать пузырьки и пустоты в монолите. Если просто заливать бетонный раствор в опалубку, то структура конструкции окажется крайне неравномерной. Для решения этой проблемы существуют специальные инструменты. В этом контексте особенно важен вибратор для бетона. Он способствует увеличению текучести смеси без добавления химических добавок, благодаря перемещению компонентов. Это помогает вытолкнуть пузырьки воздуха на поверхность и обеспечивает равномерное распределение наполнителей.
Вибратор для бетона представляет собой специализированное устройство, предназначенное для уплотнения бетонной смеси. Эксперты отмечают, что его основная задача заключается в удалении воздушных пузырьков, что способствует повышению прочности и долговечности бетона. Устройство состоит из электродвигателя, который приводит в движение вибрационную головку, создающую колебания.
Существует несколько типов вибраторов: погружные, поверхностные и внешние. Погружные вибраторы используются для работы с жидкими смесями, тогда как поверхностные подходят для уплотнения больших площадей. Внешние вибраторы применяются для форм и опалубки.
При выборе вибратора важно учитывать его мощность, частоту вибраций и длину штанги, что напрямую влияет на эффективность работы. Эксперты подчеркивают, что правильный выбор и использование вибратора значительно улучшает качество бетонирования и снижает риск появления трещин.
https://youtube.com/watch?v=7tRKVrnmiM8

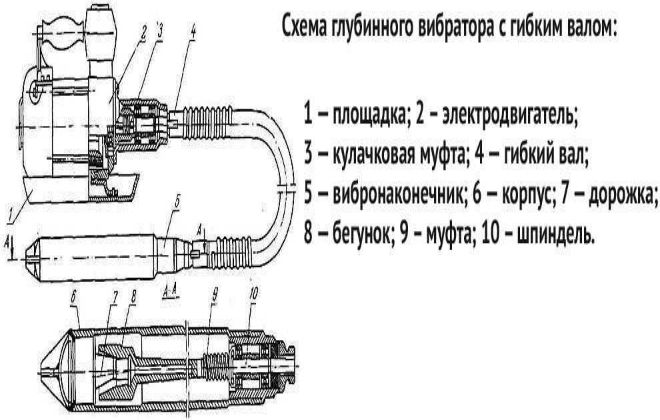

Устройство вибратора для бетона
Существует несколько видов оборудования, которые могут отличаться как по конструкции, так и по назначению. Тем не менее, они имеют схожие внутренние механизмы и работают по одинаковому принципу. На раствор воздействует специальный вибронаконечник, который может иметь различные формы: стержня, штыка или лопаты. Правильный выбор наконечника зависит от типа и объема выполняемых работ. Рассмотрим основные компоненты вибратора для бетона:
- Двигатель, который обеспечивает движение всей системы. Он может быть оснащен моторным, пневматическим или электромеханическим приводом.
- Вал, который фиксируется на корпусе двигателя и передает вибрации к вибронаконечнику. Длина вала влияет на глубину воздействия на бетон.
- Дебалансир, установленный на корпусе вала. При вращении он создает колебания.
- Вибронаконечник, который непосредственно воздействует на бетонную смесь. Он влияет на структуру раствора.
| Аспект | Описание | Важные детали / Примечания |
|---|---|---|
| Что это такое? | Устройство, предназначенное для уплотнения бетонной смеси путем создания вибраций. | Удаляет пузырьки воздуха, повышает прочность и однородность бетона. |
| Устройство | Состоит из двигателя (электрического, бензинового или пневматического), гибкого вала (у некоторых моделей) и вибронаконечника (булавы). | Вибронаконечник содержит эксцентрик, который при вращении создает вибрации. |
| Принцип работы | Двигатель приводит в движение эксцентрик внутри вибронаконечника. Эксцентрик создает центробежную силу, которая вызывает высокочастотные колебания. Эти колебания передаются бетонной смеси, заставляя ее уплотняться. | Воздух поднимается на поверхность, а частицы заполнителя плотно укладываются. |
| Характеристики | Мощность двигателя (Вт, л.с.), частота вибраций (Гц), амплитуда вибраций (мм), диаметр вибронаконечника (мм), длина гибкого вала (м), тип привода. | Выбор характеристик зависит от объема работ и типа бетонной смеси. |
| Основные виды | Погружные (глубинные): вибронаконечник погружается непосредственно в бетон. Поверхностные (виброрейки): уплотняют верхний слой бетона. Наружные (площадочные): крепятся к опалубке или вибростолам. | Каждый вид предназначен для определенных задач и условий работы. |
Интересные факты
Вот несколько интересных фактов о вибраторах для бетона:
-
Принцип работы: Вибраторы для бетона работают на основе создания высокочастотных колебаний, которые помогают удалить воздух из бетонной смеси и обеспечить её равномерное распределение. Это улучшает прочность и долговечность бетона, предотвращая образование пустот и трещин.
-
Типы вибраторов: Существует несколько основных видов вибраторов для бетона, включая погружные, внешние и формовые. Погружные вибраторы используются для обработки свежезалитого бетона, внешние — для вибрации форм, а формовые — для вибрации непосредственно в формах, что позволяет добиться высокой плотности и однородности бетона.
-
Эффективность: Использование вибраторов для бетона может значительно повысить качество конечного продукта. Исследования показывают, что правильная вибрация может увеличить прочность бетона на 20-30%, а также улучшить его водонепроницаемость и устойчивость к воздействию внешней среды.
Принцип работы вибратора для бетона
В центре устройства расположен механизм, который генерирует колебания, способствующие выдавливанию пустот и нежелательных частиц. Благодаря этому глубинный вибратор для бетона снижает вязкость смеси. Раствор превращается в более жидкую массу с тяжелой и текучей консистенцией. Под воздействием вибратора компоненты стремятся заполнить все пустоты и неровности, вытесняя воздушные пузырьки.
Одновременно сила тяжести заставляет частицы цемента располагаться плотно друг к другу. В результате работы устройства формируется однородная и плотная структура по всей поверхности. Этот принцип действия характерен для всех типов виброоборудования, что способствует созданию качественных и прочных монолитных конструкций. Использование специализированных инструментов значительно упрощает труд строителей.
Характеристики вибратора для бетона
Специальные инструменты получили широкое распространение на строительных площадках. Глубинный или поверхностный вибратор для бетона значительно улучшает качество раствора, благодаря оптимизации его технических характеристик. Эти устройства обладают следующими особенностями:
- Частота и амплитуда колебаний, которые являются взаимосвязанными параметрами. Частота указывает на количество колебаний в единицу времени, тогда как амплитуда определяет расстояние между частицей и ее равновесным положением. Наилучшие результаты достигаются при высокой частоте и низкой амплитуде.
- Характеристики вибронаконечника, которые играют ключевую роль в проходимости в бетонной смеси. Форма и тип наконечника имеют особое значение в конструкциях, где присутствует арматура.
- Диаметр уплотнения, который обозначает расстояние вокруг наконечника. Это площадь, на которую воздействует вибрация.
- Длина вала, которая определяет степень погружения устройства в цементную массу.
https://youtube.com/watch?v=7tRKVrnmiM8

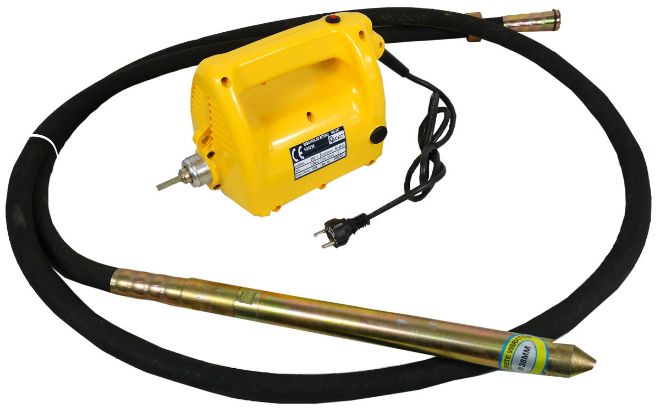

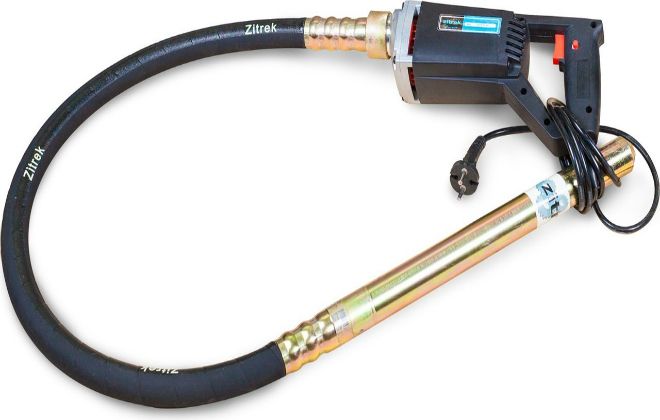

Виды вибраторов для бетона
На рынке строительных инструментов представлен разнообразный выбор устройств, способствующих улучшению качества выполнения работ. В зависимости от конструкции выделяют три типа вибраторов для бетона:
- Глубинные устройства, которые используются при строительстве монолитных конструкций и оснований зданий. Их погружают в нижние слои свежезалитого бетона.
- Поверхностные вибраторы, предназначенные для уплотнения бетона на поверхности, применяются при заливке дорог и полов. Эти приборы воздействуют на верхний слой, обеспечивая его уплотнение.
- Наружные вибраторы, которые устанавливаются на опалубке и используются при возведении колонн с частым армированием.
В зависимости от числа оборотов устройства делятся на:
- Низкочастотные вибраторы для бетона, у которых средняя скорость вращения вала составляет 3 500 об/мин. Они подходят для работы с крупнозернистыми смесями с низкой подвижностью.
- Среднечастотные вибраторы, количество оборотов которых достигает 10 000 об/мин. Эти устройства применяются для укладки растворов с различной степенью подвижности.
- Современные высокочастотные вибраторы для бетона, у которых число оборотов превышает 10 000 об/мин. Небольшая амплитуда колебаний идеально подходит для укладки подвижных смесей с мелким наполнителем высокой степени подвижности.
Ручной вибратор для бетона
Этот инструмент идеально подходит для индивидуального строительства. Ручной портативный вибратор для бетона весит не более 6 килограммов и может использоваться одним человеком. Он удобен в эксплуатации и транспортировке. Ручной вибратор для бетона предназначен для выполнения небольших объемов работ. Его мощность, в отличие от профессиональных моделей, составляет всего 750-1500 Вт.
Переносной вибратор для бетона
Данный вид инструментов помогает создавать внутренние вибрации, что обеспечивает отличную вязкость и надежное сцепление между затвердевшим и жидким раствором, а также арматурой и швами конструкции. Переносной электрический вибратор для бетона отличается своей легкостью и компактными размерами. Он идеально подходит для ситуаций, когда нет необходимости использовать длинный наконечник. Благодаря удобству транспортировки, этот прибор стал весьма популярным среди строителей.

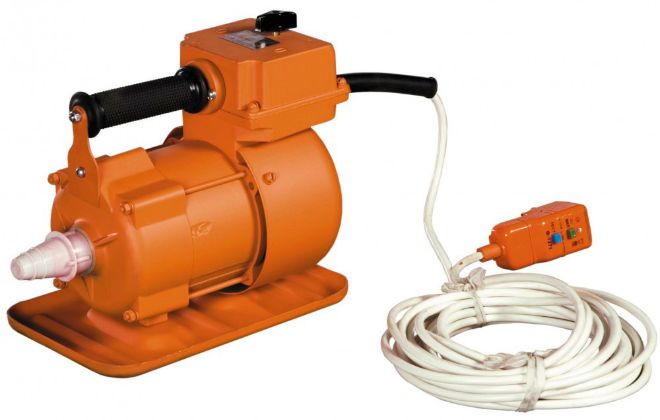

Как выбрать вибратор для бетона?
Перед тем как приобрести специализированный инструмент, важно разобраться, на какие его характеристики следует обратить внимание. Вибратор для бетона, будь то поверхностный или глубинный, необходим в зависимости от объема выполняемых работ. Тем не менее, эксперты советуют уделить особое внимание типу привода:
- Бензиновый привод обеспечивает быструю работу и позволяет обрабатывать большие площади. Однако его нельзя использовать в закрытых помещениях из-за риска накопления углекислого газа.
- Электрический привод позволяет использовать вибратор для бетона на различных площадях. Однако наличие кабеля может создавать неудобства во время заливки.
- Аккумуляторный вибратор считается наиболее удобным вариантом. Он работает автономно и практически бесшумен. Однако его высокая цена является основным недостатком.
Рейтинг вибраторов для бетона
В наш рейтинг лучших моделей оборудования вошли устройства, которые получили наибольшее количество положительных отзывов от пользователей. ТОП-5 вибраторов для бетона:
- Красный Маяк ЭПК-1300 – этот инструмент демонстрирует высокую производительность при низком уровне потребляемой энергии.
- Калибр ВЭР-1500 – бюджетный строительный вибратор для бетона, который отличается хорошим качеством и подходит для работы на небольших площадях.
- Sturm CV7120 – компактная установка, идеально подходящая для заливки колонн или стен из железобетона.
- Hervisa Runner Plus 52 – профессиональный инструмент, обладающий высоким качеством и предназначенный для выполнения больших объемов работ.
- Красный Маяк ИВ-98Е – модель площадного типа, предназначенная для уплотнения раствора с высокой плотностью арматуры.
Как пользоваться вибратором для бетона?
При осуществлении работ по уплотнению раствора необходимо учитывать нюансы его использования. Например, импульсный вибратор для бетона погружается в массу в зависимости от длины вала инструмента. Процесс работы с устройством схож для всех типов оборудования:
- собрать конструкцию;
- выполнить пробный запуск;
- установить на рабочую поверхность;
- закрепить болтами;
- включить устройство;
- подтягивать болты каждые 5 минут работы.
Вибратор для бетона своими руками
Для снижения затрат на строительные работы многие мастера создают различные устройства своими руками. Самодельный вибратор для бетона можно изготовить несколькими способами:
- С использованием дрели. Для этого потребуется приобрести специальную насадку с булавой. Также можно изготовить ее самостоятельно из металлического цилиндра, на который устанавливаются подшипники.
- На основе перфоратора. К его пике следует приварить стальные прутья, что позволит увеличить обрабатываемую площадь.
- Из отдельных компонентов. Необходимо использовать двигатель с любым типом привода, к которому прикрепляется груз для эксцентрика. Такой мини-вибратор для бетона фиксируется на ровной планке, которая устанавливается на свежезалитый бетонный раствор. При включении устройства колебания от двигателя передаются от верхних слоев до самого дна.
https://youtube.com/watch?v=3bsBlXAtcbQ
Чем заменить глубинный вибратор для бетона?
В ряде ситуаций использование специализированных строительных инструментов оказывается невозможным. Например, вибратор для бетонирования может отсутствовать у рабочих. В таких случаях глубинный инструмент можно заменить другими способами:
- установкой опалубки;
- применением промышленного вакуумного метода;
- использованием метода штыкования.
Безопасность при использовании вибратора для бетона
Использование вибратора для бетона связано с определенными рисками, поэтому соблюдение мер безопасности является обязательным условием для эффективной и безопасной работы. Вибраторы, как правило, работают от электрической сети или бензинового двигателя, что требует особого внимания к электрическим и механическим аспектам их эксплуатации.
Прежде всего, необходимо убедиться, что вибратор находится в исправном состоянии. Перед началом работы следует проверить все электрические соединения, отсутствие повреждений на кабеле и корпусе устройства. Важно использовать вибратор, который соответствует стандартам безопасности и имеет соответствующие сертификаты.
Работа с вибратором требует использования средств индивидуальной защиты (СИЗ). Рекомендуется надевать защитные перчатки, чтобы избежать травм при работе с тяжелыми и вибрирующими элементами. Также стоит использовать защитные очки для защиты глаз от возможных частиц бетона, которые могут вылетать при вибрации. Наушники или беруши помогут защитить слух от шума, создаваемого устройством.
При работе с вибратором следует соблюдать осторожность, чтобы избежать травм. Необходимо держать руки и другие части тела подальше от вибрирующих частей устройства. Важно не оставлять вибратор без присмотра, особенно если он подключен к электросети. При работе в условиях повышенной влажности следует использовать вибраторы с защитой от влаги и короткого замыкания.
Также стоит учитывать, что длительное использование вибратора может привести к утомлению и снижению концентрации. Рекомендуется делать регулярные перерывы, чтобы избежать усталости и снизить риск несчастных случаев. Если вибратор начинает перегреваться или издает необычные звуки, его следует немедленно отключить и проверить на наличие неисправностей.
Читайте также:
Наконец, важно следовать инструкциям производителя, которые содержат рекомендации по безопасному использованию конкретной модели вибратора. Это поможет избежать ошибок и обеспечит безопасную эксплуатацию устройства.
Вопрос-ответ
Каковы основные характеристики вибраторов для бетона?
Основные характеристики вибраторов для бетона включают мощность, частоту вибрации, тип питания (электрический или бензиновый), а также диаметр и длину вибрационного стержня. Эти параметры влияют на эффективность уплотнения бетона и выбор инструмента в зависимости от конкретных условий работы.
Какие виды вибраторов для бетона существуют?
Существует несколько основных видов вибраторов для бетона: погружные, поверхностные и формовые. Погружные вибраторы используются для уплотнения свежезалитого бетона, поверхностные предназначены для обработки верхнего слоя, а формовые применяются в производстве бетонных изделий и конструкций.
Как работает вибратор для бетона?
Вибратор для бетона работает на основе создания высокочастотных колебаний, которые передаются на бетонную массу. Это способствует выдавливанию воздуха и выравниванию смеси, что улучшает ее плотность и прочность. В зависимости от типа вибратора, колебания могут генерироваться механически или электромагнитно.
Советы
СОВЕТ №1
Перед покупкой вибратора для бетона, обязательно определите его тип в зависимости от ваших потребностей. Существуют электрические, бензиновые и пневматические модели, каждая из которых подходит для разных условий работы и объемов бетонирования.
СОВЕТ №2
Обратите внимание на мощность вибратора. Чем выше мощность, тем эффективнее он будет справляться с уплотнением бетона. Для небольших работ подойдет модель с мощностью около 1-2 кВт, а для крупных объектов лучше выбирать более мощные устройства.
СОВЕТ №3
Изучите длину и диаметр вибрационной штанги. Длина штанги должна соответствовать глубине заливки бетона, а диаметр – типу используемого бетона. Это обеспечит качественное уплотнение и предотвратит образование пустот.
СОВЕТ №4
Не забывайте о безопасности при работе с вибратором. Используйте защитные перчатки и очки, а также следите за тем, чтобы шнуры и кабели не были повреждены. Это поможет избежать травм и обеспечит долговечность инструмента.
